GSM/DCS/UMTS/HSDPA/LTE-Antenne SPL-G56M 2x10mb SMA

Das Spacetronik SPL-G56M MiMo-Antennenkit dient dem Empfang von Mobilfunk-Signalen in MiMo-Technologie (zwei Antennen in X-Polarität montiert).

Das Antennenkit unterstützt den Frequenzbereich von LTE 800 bis LTE 2,6 GHz. Das Kit ist ideal für den Anschluss an einen Wi-Fi-Router oder ein MiMo-Modem.

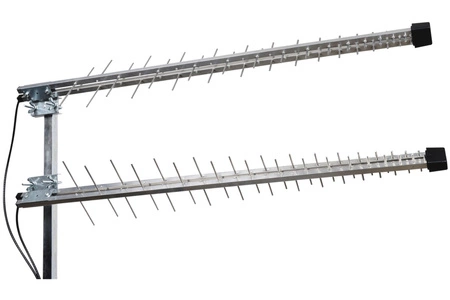

Ein Kit enthält zwei Antennen (eine für die obere und eine für die untere Montageposition) mit den gleichen Spezifikationen.

Verstärkungs-/Frequenzdiagramm

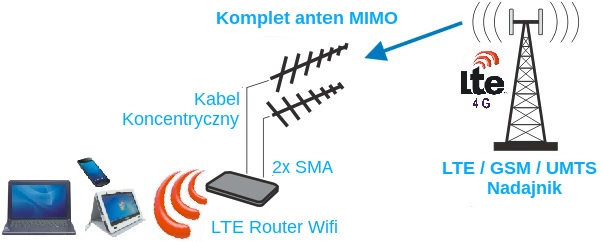

Beispiel für ein Verdrahtungsschema



Eigenschaften der Spacetronik SPL-G56M Antenne
- Frequenzband: LTE 800 (790-862 MHz), GSM 900 (880-960 MHz), DCS 1800 (1710-1880 MHz), UMTS (3G) (1920-2170 MHz), Wi-Fi (WLAN) (2401-2495 MHz) und LTE 2,6 GHz (2,5-2,7 GHz)
- Anzahl der Elemente: 56
- Verstärkung: 9,5-11,5 dB (i)
- Max. VSWR: < 1,5: 1
- F/B-Verhältnis: 24 dB
- Strahlbreite: Horizontal 52 °; Vertikal 44 °
- Polarisation: 45°
- Impedanz: 50 Ohm
- Max. Anschlussleistung: 50 W
- Länge der Antenne: 98 cm
- Koaxialkabel: Impedanz 50 Ohm, Kabellänge 10 m, ?SMA stecker am Ende des Kabels
- Mastmontage mit Außendurchmesser: 20-50 mm
- Mindestabstand zwischen den Antennen: 57 cm
- Optimaler Abstand zwischen den Antennen: 84 cm
