Antena GSM/DCS/UMTS/HSDPA/LTE SPL-G42M 2x10mb SMA

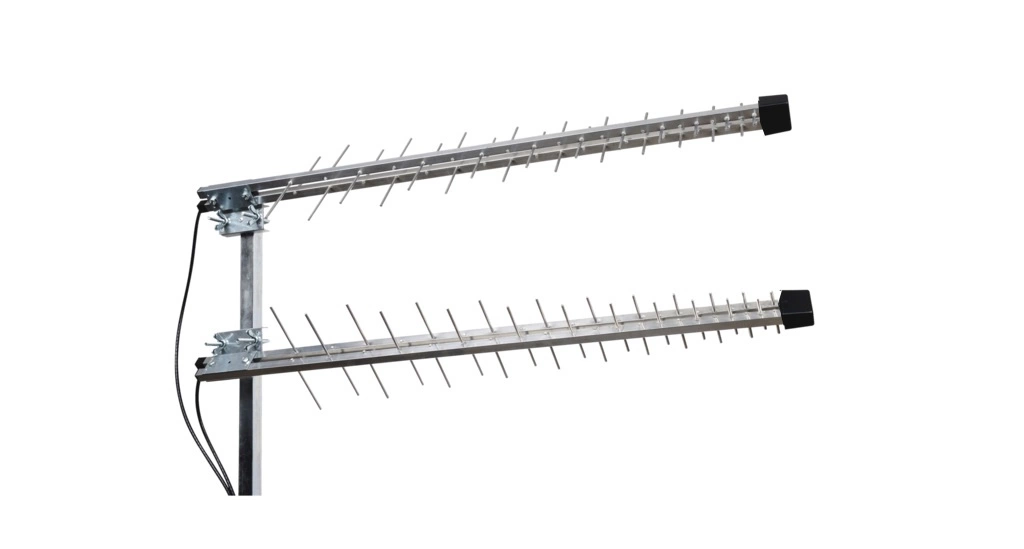

Zestaw antenowy Spacetronik SPL-G42M MiMo służy do odbioru sygnałów operatorów komórkowych w technologii MiMo (dwie anteny zamontowane w biegunowości X).

Zestaw antenowy obsługuje zakres częstotliwości od LTE 800 do LTE 2,6 GHz. Zestaw jest idealny aby podłączyć go do routera Wi-Fi lub modemu MiMo.

Jeden zestaw zawiera dwie anteny (jedna dla górnej i jedna dla dolnej pozycji montażowej) z tymi samymi danymi technicznymi.

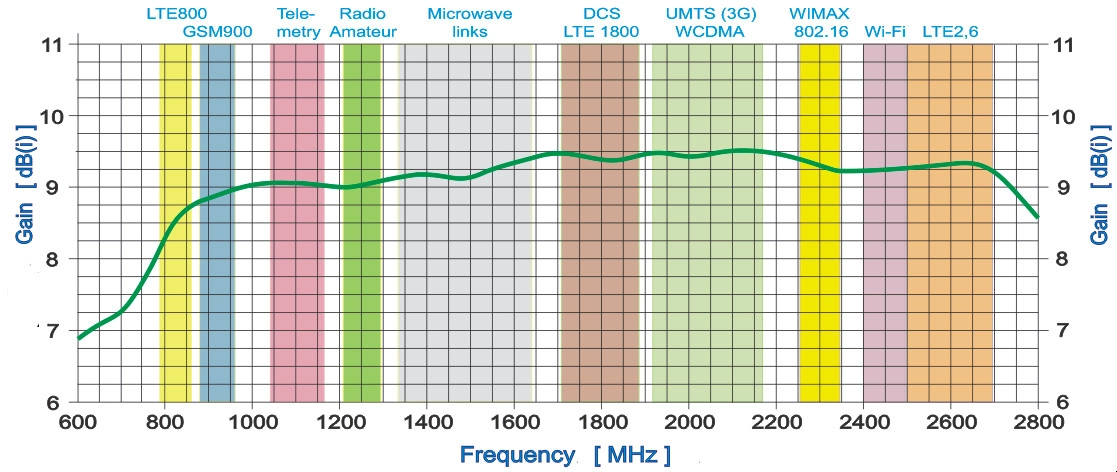

Wykres Zysk/Częstotliwość

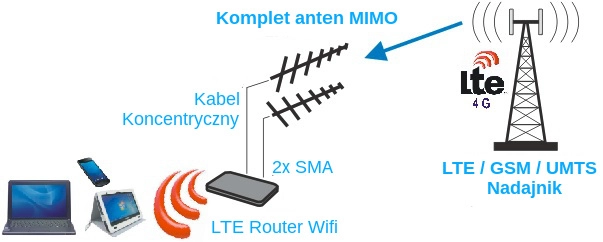

Przykładowy schemat podłączenia

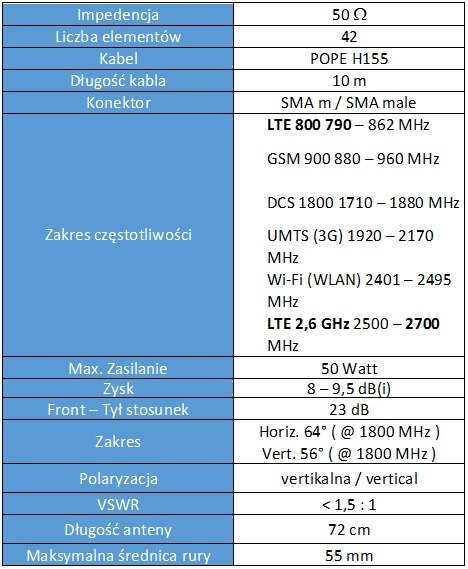

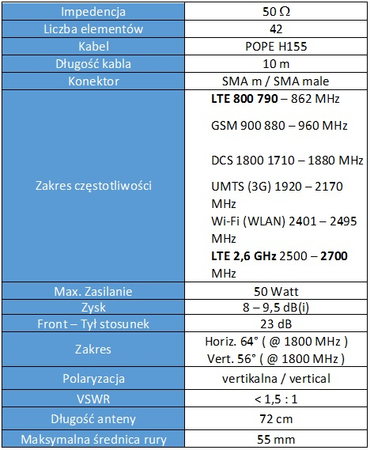

Cechy anteny Spacetronik SPL-G42M
- Pasmo częstotliwości: LTE 800 (790-862 MHz), GSM 900 (880-960 MHz), DCS 1800 (1710-1880 MHz), UMTS (3G) (1920-2170 MHz), Wi-Fi (WLAN) (2401-2495 MHz) and LTE 2,6 GHz (2,5-2,7 GHz)
- Liczba elementów: 42
- Wzmocnienie: 8-9,5 dB (i)
- Max. VSWR: < 1,5: 1
- Ratio F / B: 23 dB
- Szerokość belki: pozioma 64 °; Pionowa 56 °
- Polaryzacja: 45 °
- Impedancja: 50 Ohm
- Max. podłączenie zasilania: 50 W
- Długość anteny: 72 cm
- Przewód koncentryczny: impedancja 50 Ohm, długość kabla 10 m, ?SMA? wtyk męski na końcu kabla
- Montaż na maszcie o średnicy zewnętrznej: 20-50 mm
- Minimalna odległość między antenami: 57 cm
- Optymalna odległość między antenami: 84 cm
