Cyfrowy Modulator HDMI do DVB-T Spacetronik HDMOD-10 Micro

Modulator HDMOD został opracowany w celu dostosowania naziemnej telewizji cyfrowej. Integruje MPEG-4 kodowaniem i modulacją AVC/H.264 w celu konwersji sygnałów audio/wideo na wyjście RF DVB-T. Jest to idealne rozwiązanie aby przesłać sygnał HD z odbiorników satelitarnych, kamer lub media playerów do telewizora lub dekodera. Modulator posiada czterocyfrowy wyświetlacz oraz 6 przycisków, które pozwalają na intuicyjne sterowanie i wprowadzanie ustawień.

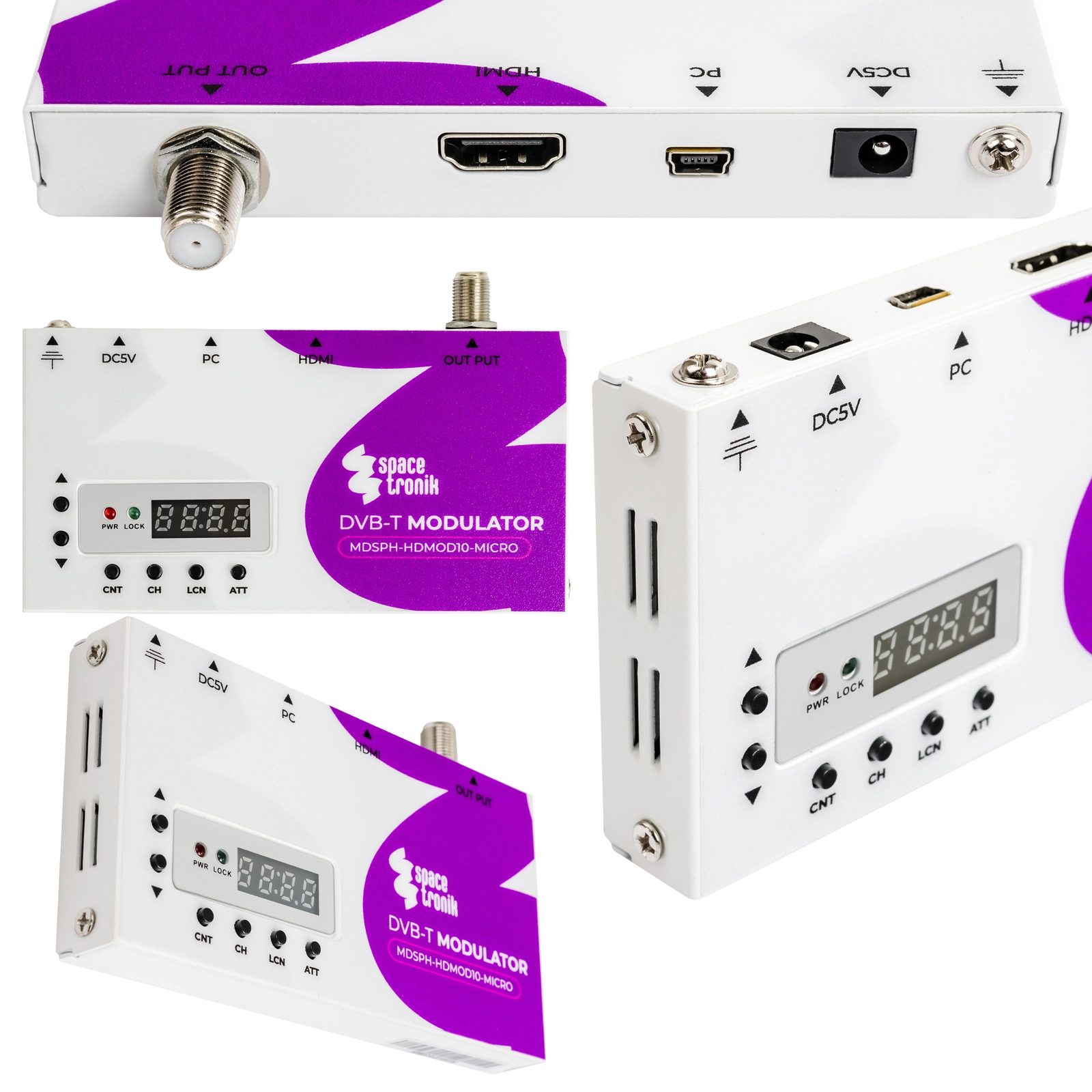

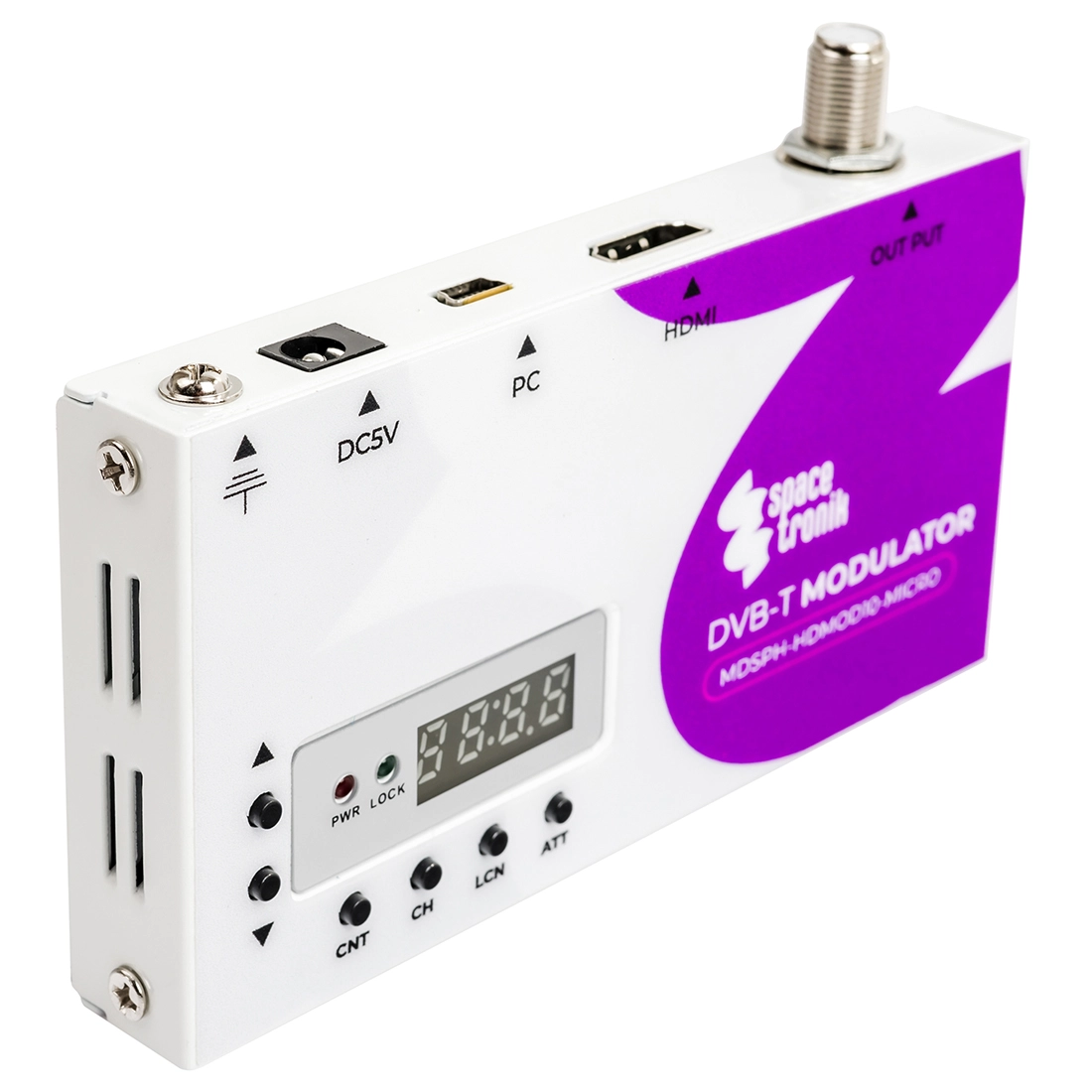

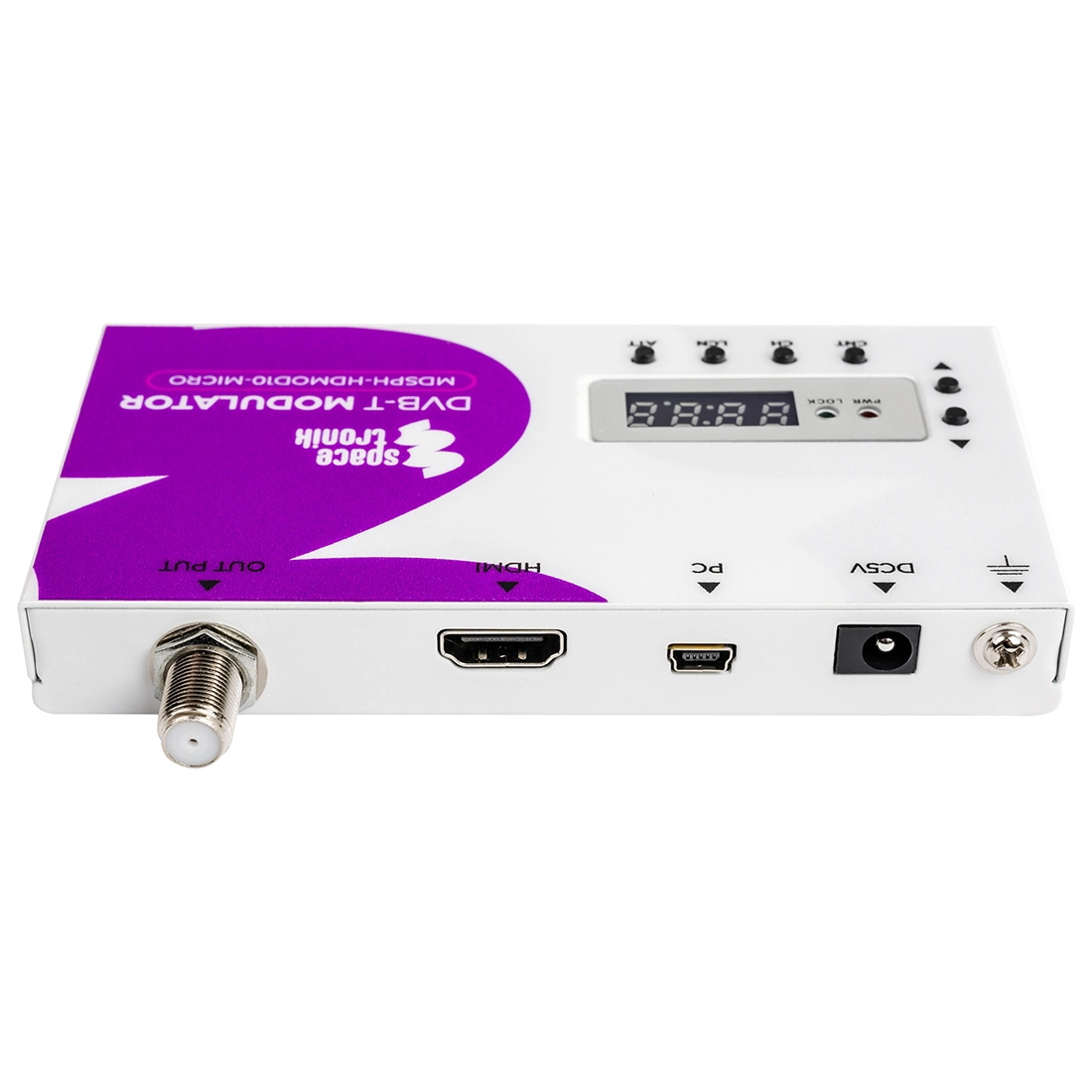

Porty wbudowane w modulatorze HDMOD-10

Urządzenie zostało wyposażone w wejście HDMI, przez które możemy podłączyć źródło sygnału oraz port wyjściowy RF, aby ten sam sygnał przesłać dalej. Urządzenie wymaga zasilania (zasilacz dołączony do zestawu), dlatego wejście DC 5V również znajduje się w urządzeniu. Oprócz tego modulator posiada port USB, który umożliwia podłączenie komputera w celu aktualizacji oraz uziemienie.

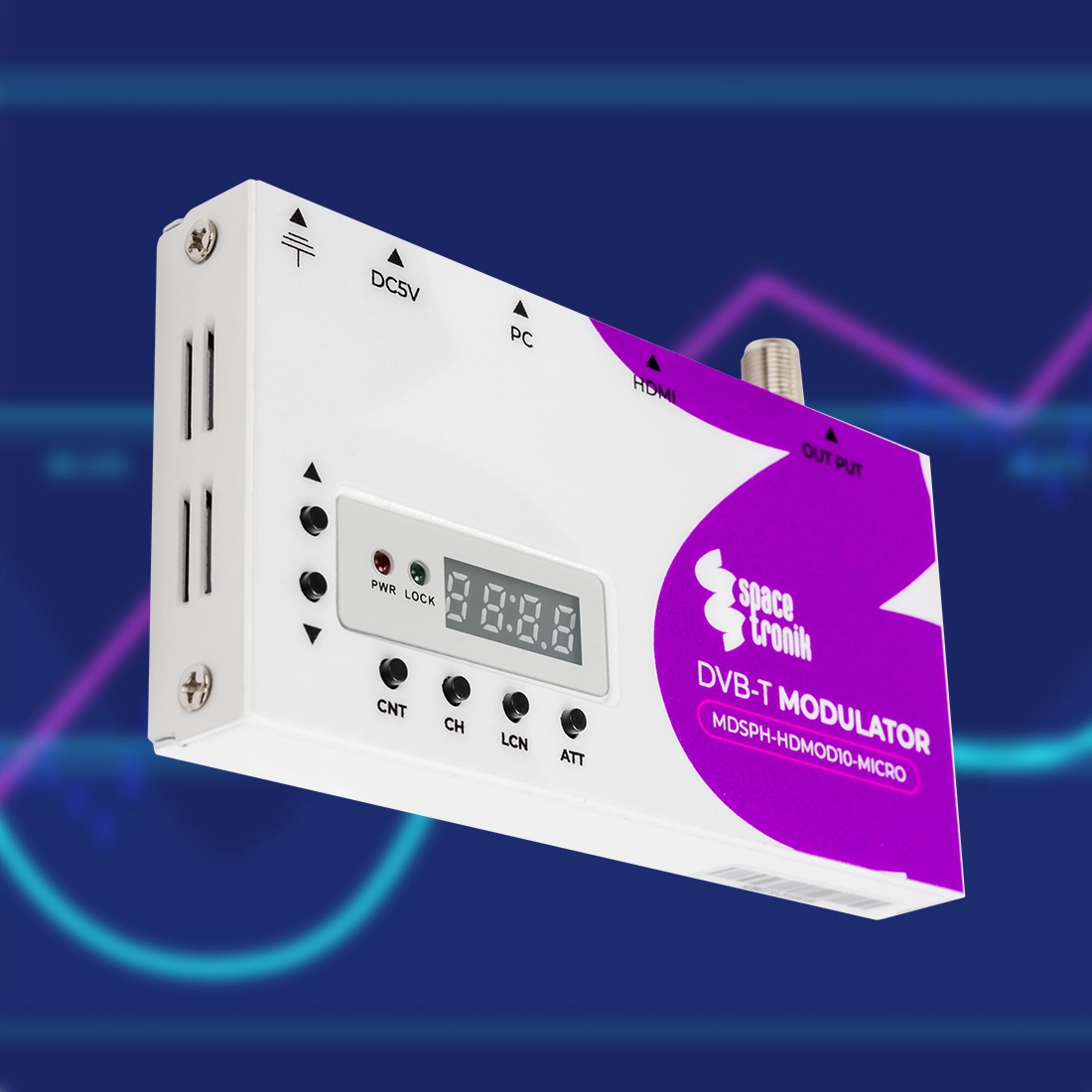

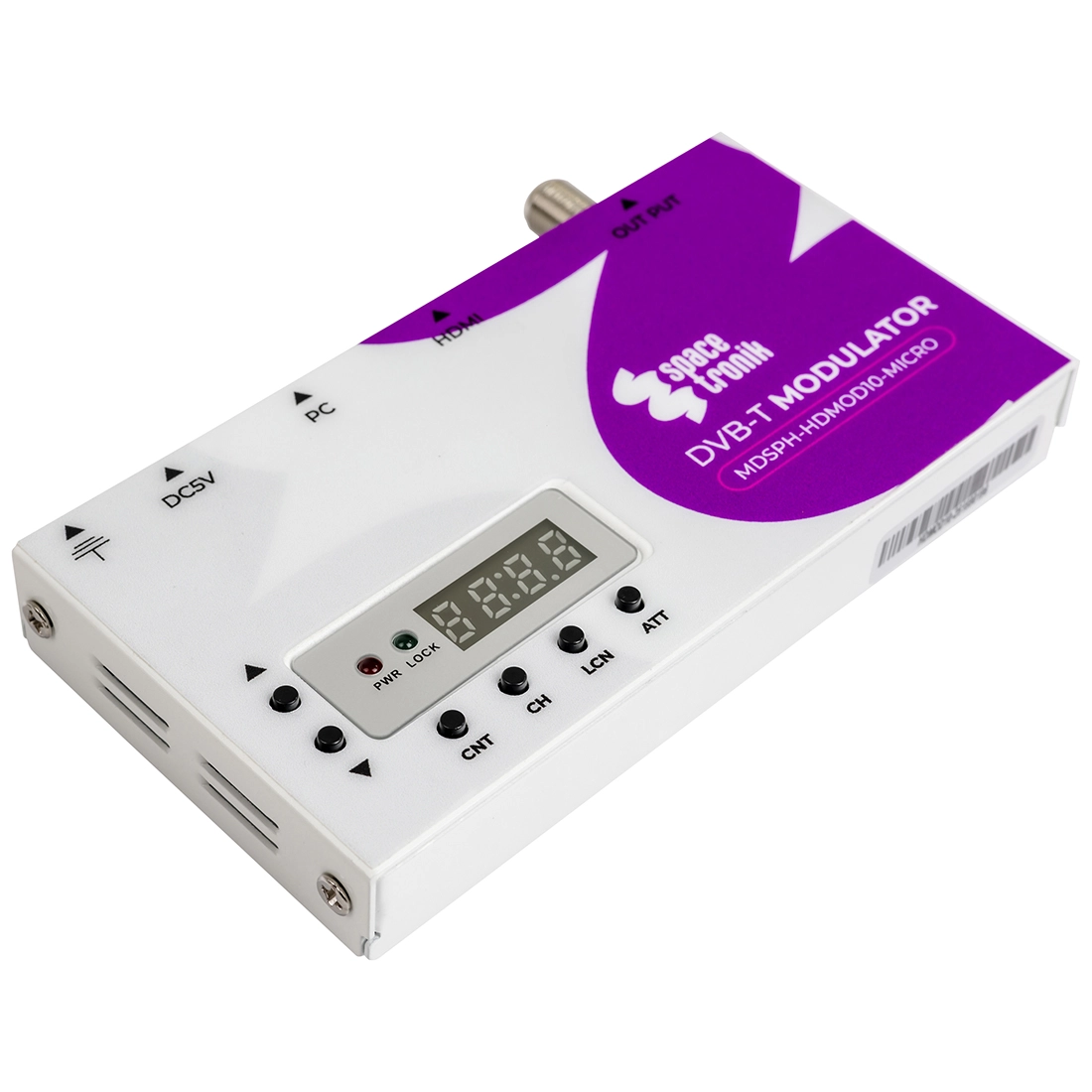

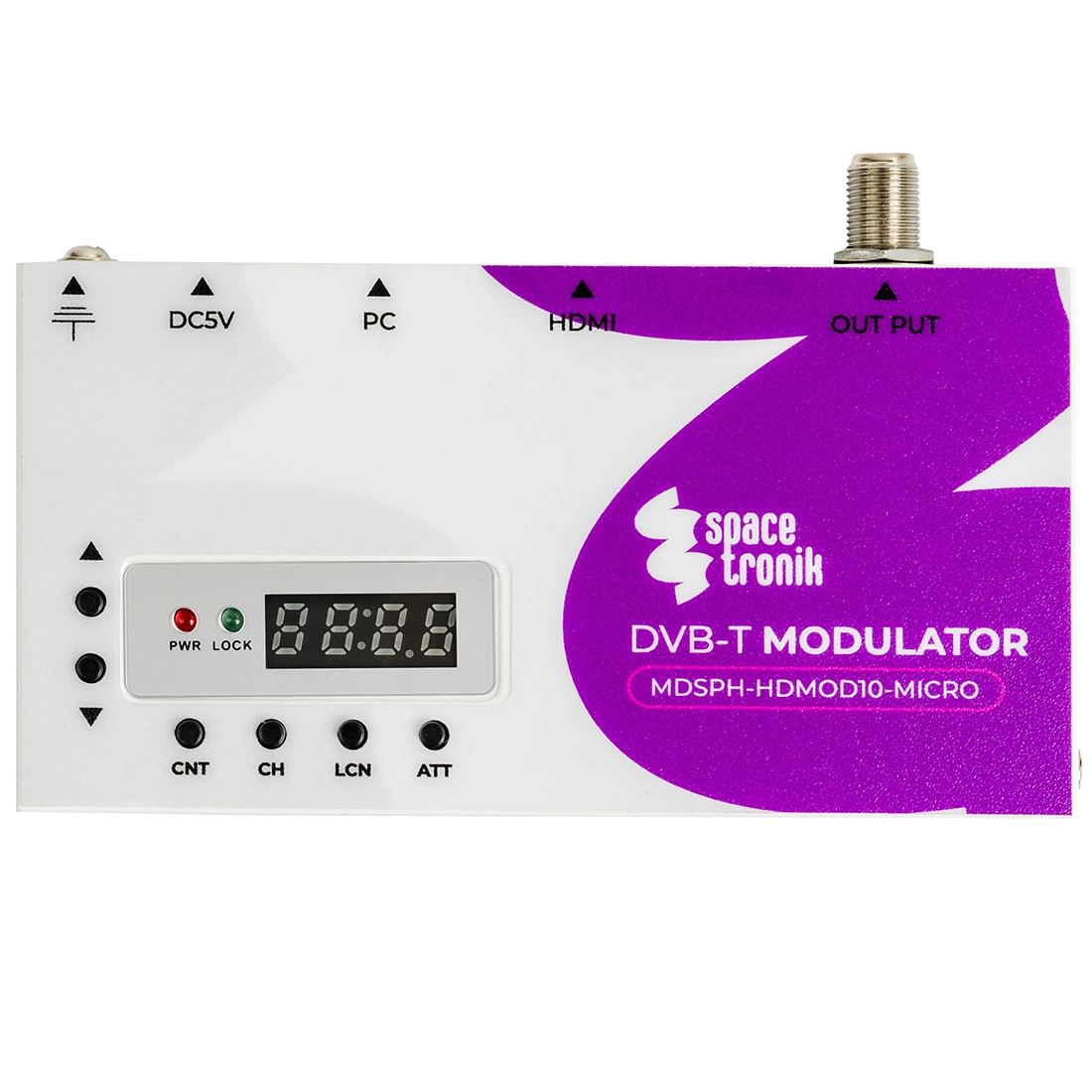

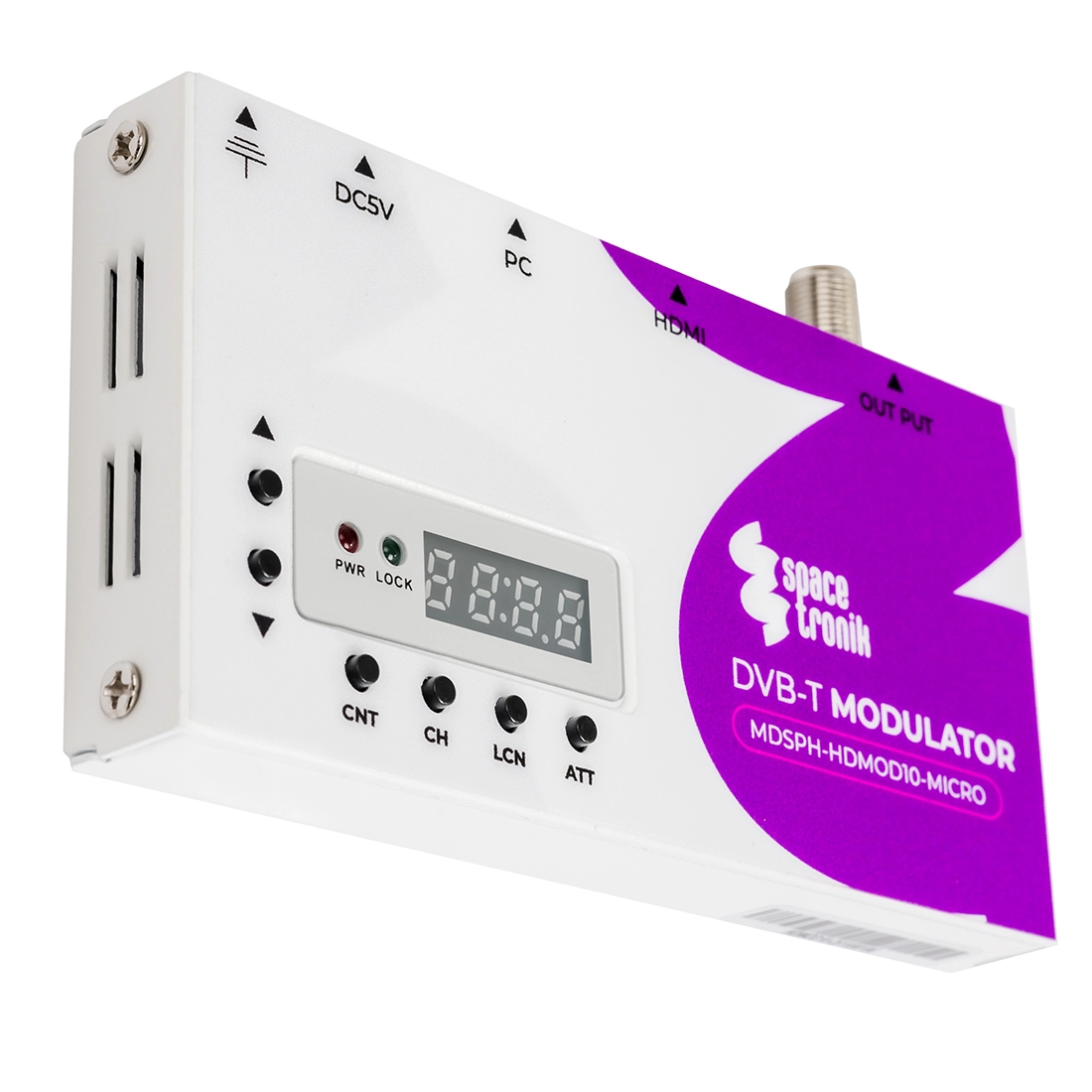

Panel przedni HDMOD-10

Na przednim panelu HDMOD firmy Spacetronik znajdziemy przyciski nawigacyjne?, dzięki którym możemy w prosty sposób zarządzać parametrami. Wbudowany wyświetlacz pomaga sprawnie zmieniać parametry, które możemy wybierać za pomocą przycisków do wyboru ustawień.

Jak podłączyć modulator HDMI HDMOD-10?

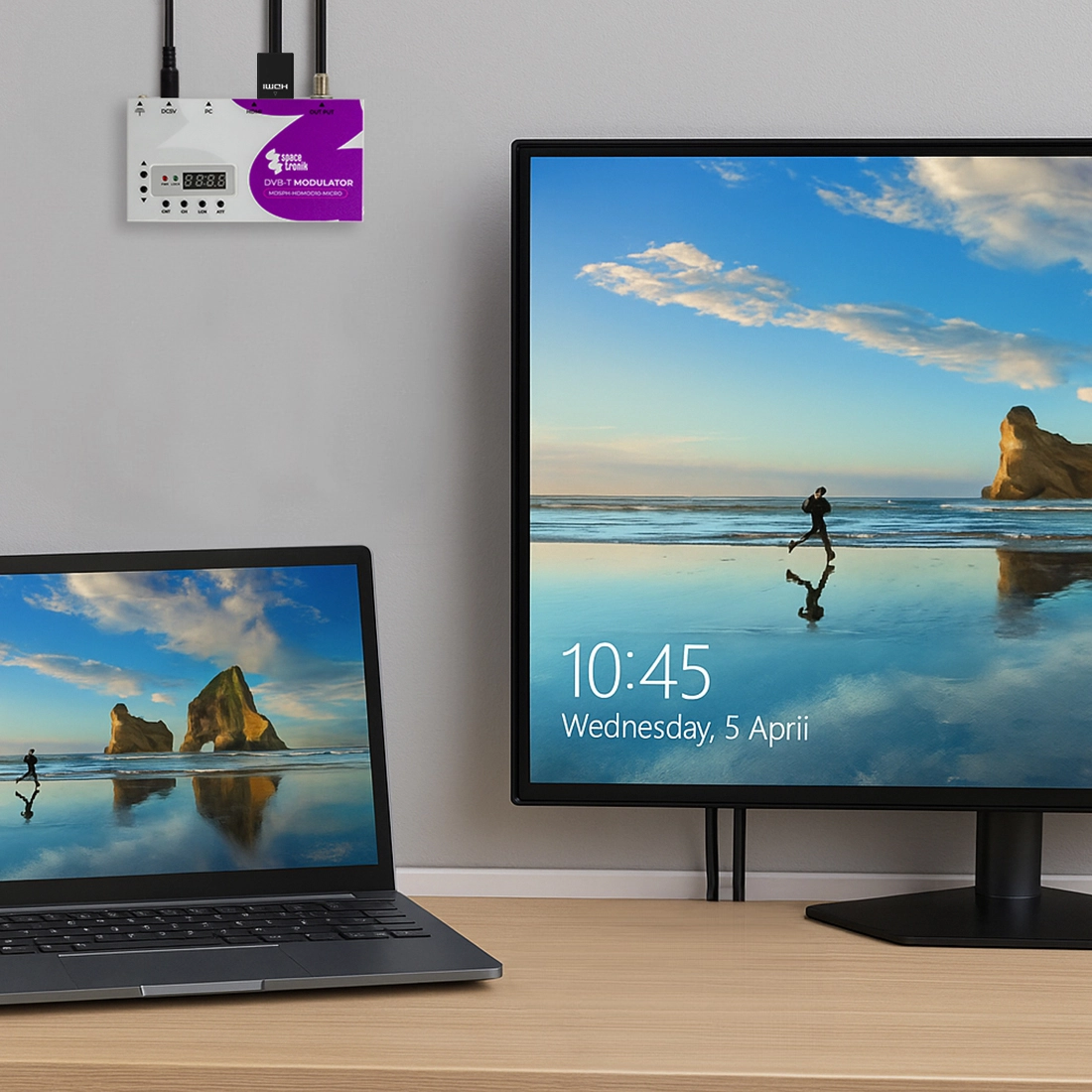

Podłączenie modulatora jest bardzo intuicyjne i można to zrobić tak jak na poniższych schematach. Modulator idealnie sprawdzi się w sytuacji, gdy chcemy transmitować sygnał HD z odbiorników satelitarnych, kamer lub media playerów do odbiornika TV lub dekodera. Urządzenie może być również używane szeregowo z innym modulatorem, dzięki czemu można dowolnie zwiększać liczbę kanałów w kablu koncentrycznym.

Najważniejsze cechy:

- Wysoki poziom integracji, wysoka wydajność,
- W pełni funkcjonalny, zintegrowany projekt
- Jedno wejście modulatora, który konwertuje źródło HD na kanał DVB-T
- Standardowa modulacja COFDM i kodowanie H.264
- Kompatybilność wielu formatów wideo, w tym 720p / 1080p
- Szerokość pasma: 7/8MHz
- Zakres częstotliwości: 174 ~ 862MHz
- Ciągły regulowany sygnał RF zakres poziomu wyjściowego od 70dBuV do 100dBuV, 1dBuV
- Ekran LCD
- Mały rozmiar i niewielka waga
- Przyjazny dla użytkownika w konfiguracji i kontroli

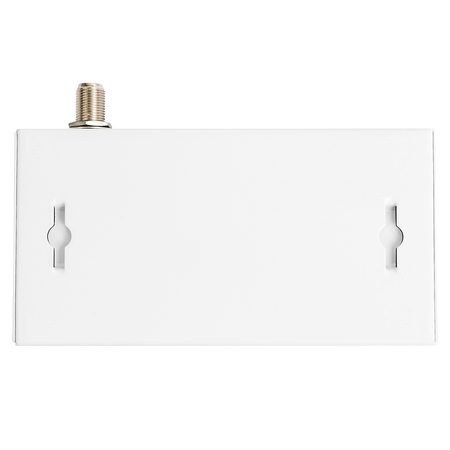

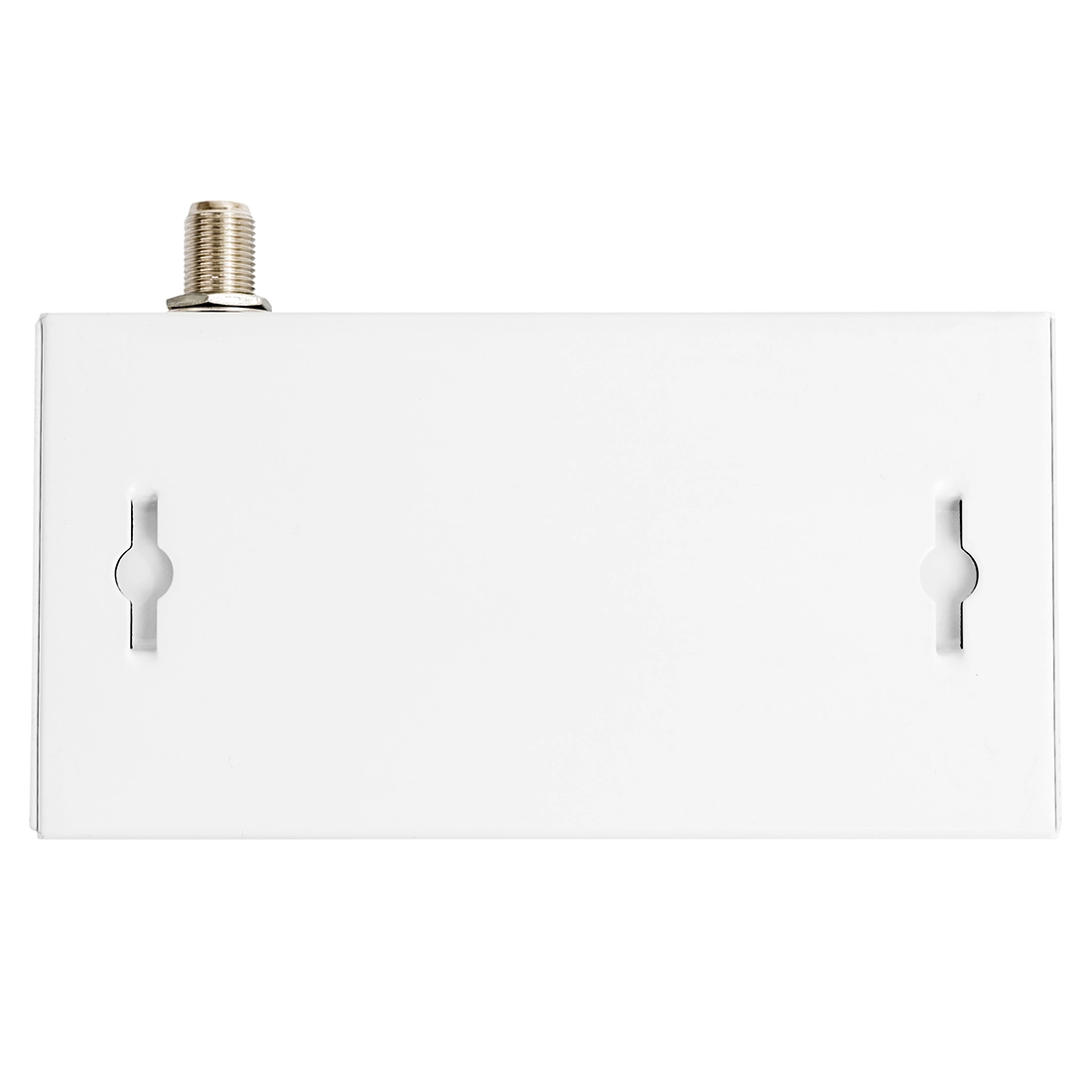

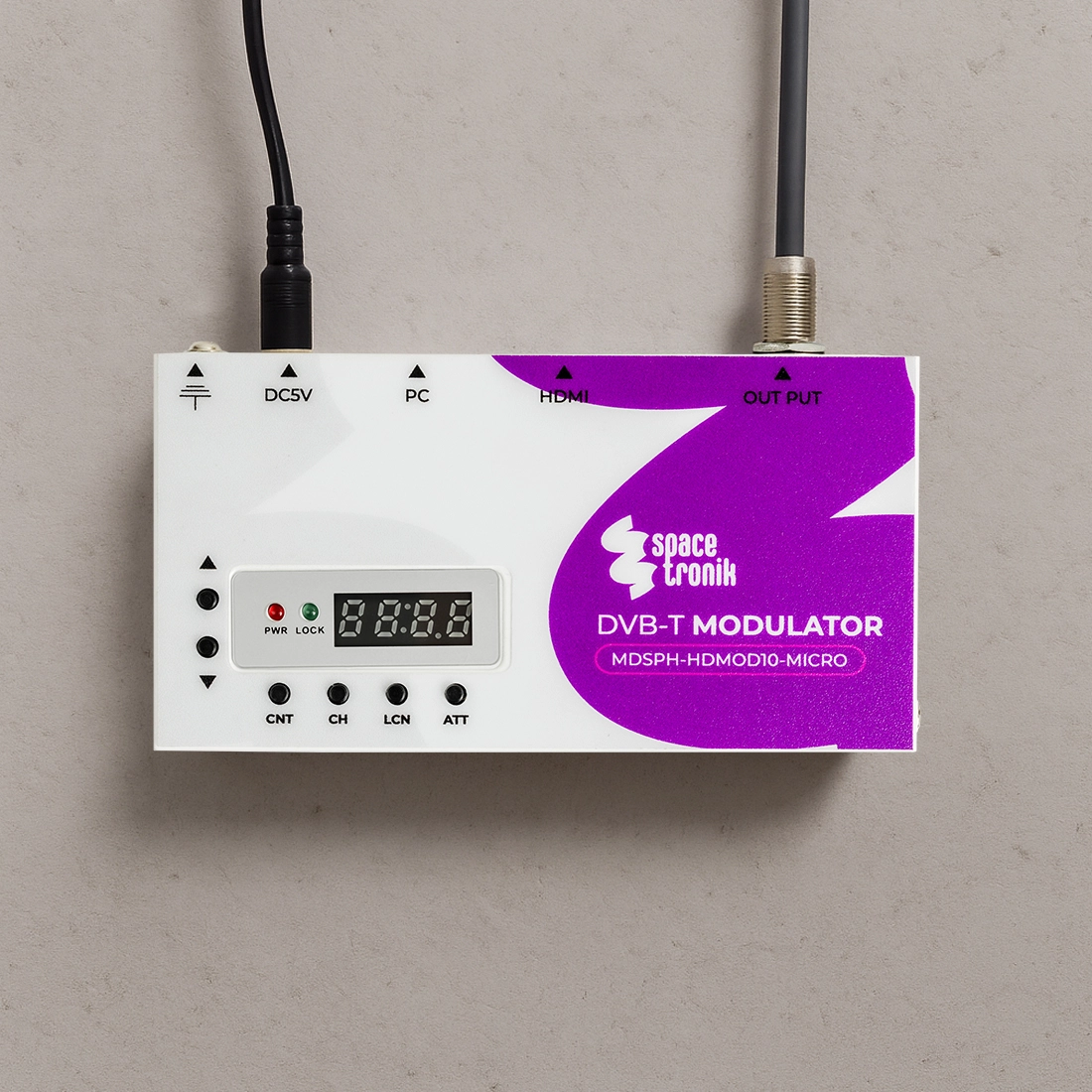

- Do montażu na ścianie

Specyfikacja techniczna:

- Standard:DVB-T
- Konstelacja: 64QAM 2K/8K
- Przedział ochronny: 1/32
- Kod: 2/3
- Poziom RF: 70 ~ 100 dBuV
- Jakość modulatora MER: ?30dB
- Tłumik: 0-15 dB
- Impedancja wyjściowa: 75?
- Kompresja: H.264 - bitrate 5-15 mb/s
- Rozdzielczość wideo: 1920 * 1080_60P, 1920 * 1080_50P;1920 * 1080_60i, 1920 * 1080_50i; 1280 * 720_60p, 1280 * 720_50P
- Złącze: HD
- Źródło zasilania DC 12V/1A

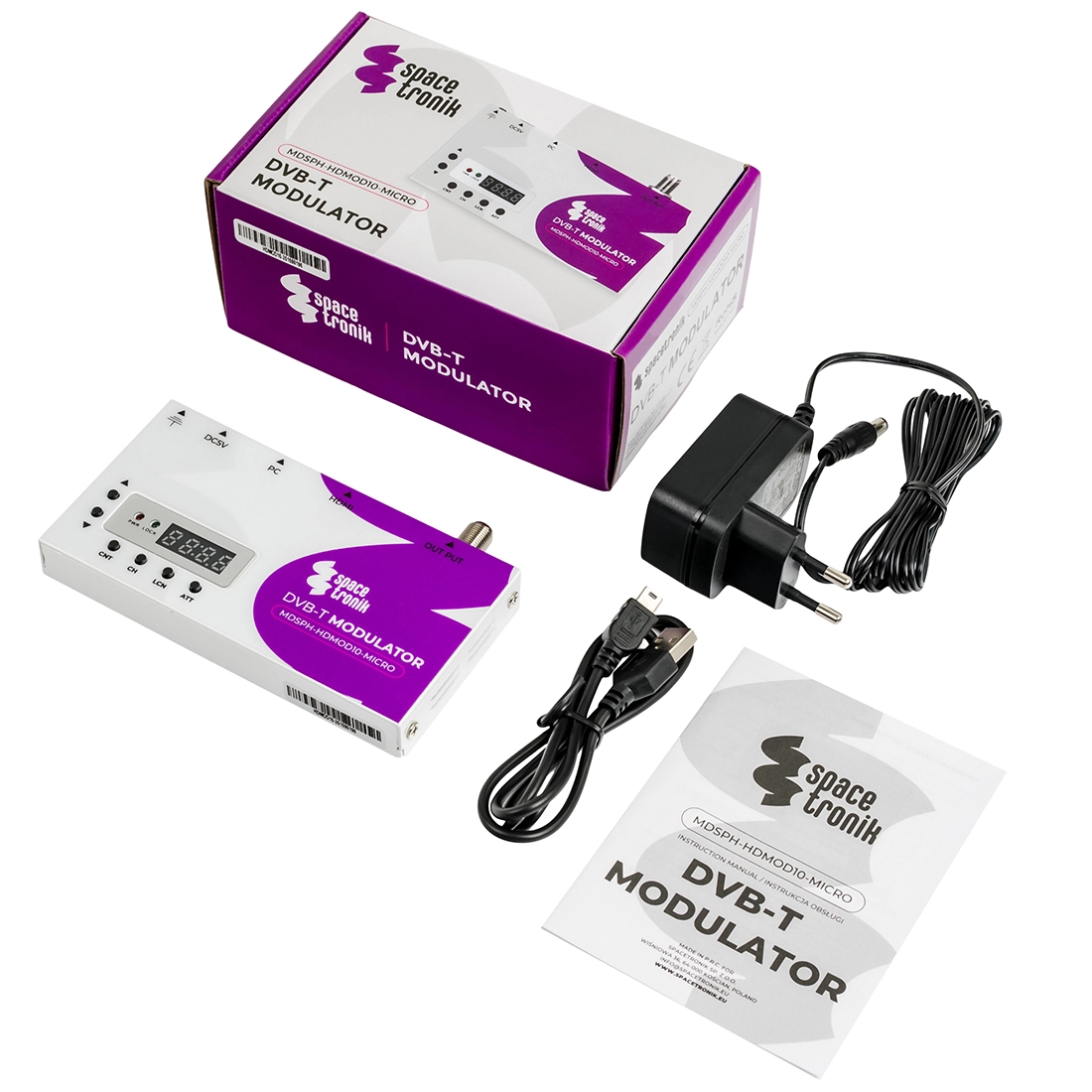

Zawartość zestawu

- Modulator cyfrowy HDMOD-10 Micro
- Zasilacz DC
- Kabel USB - Mini USB
- Instrukcja w języku polskim i angielskim.
