- Wielowejściowy regulowany wzmacniacz służący do wzmocnienia lub rozprowadzenia sygnału telewizyjnego/radiowego. Wejścia regulowane FM/VHF/DAB 35dB +2x UHF 42dB. Dwa wyjścia do sieći TV + testowe.

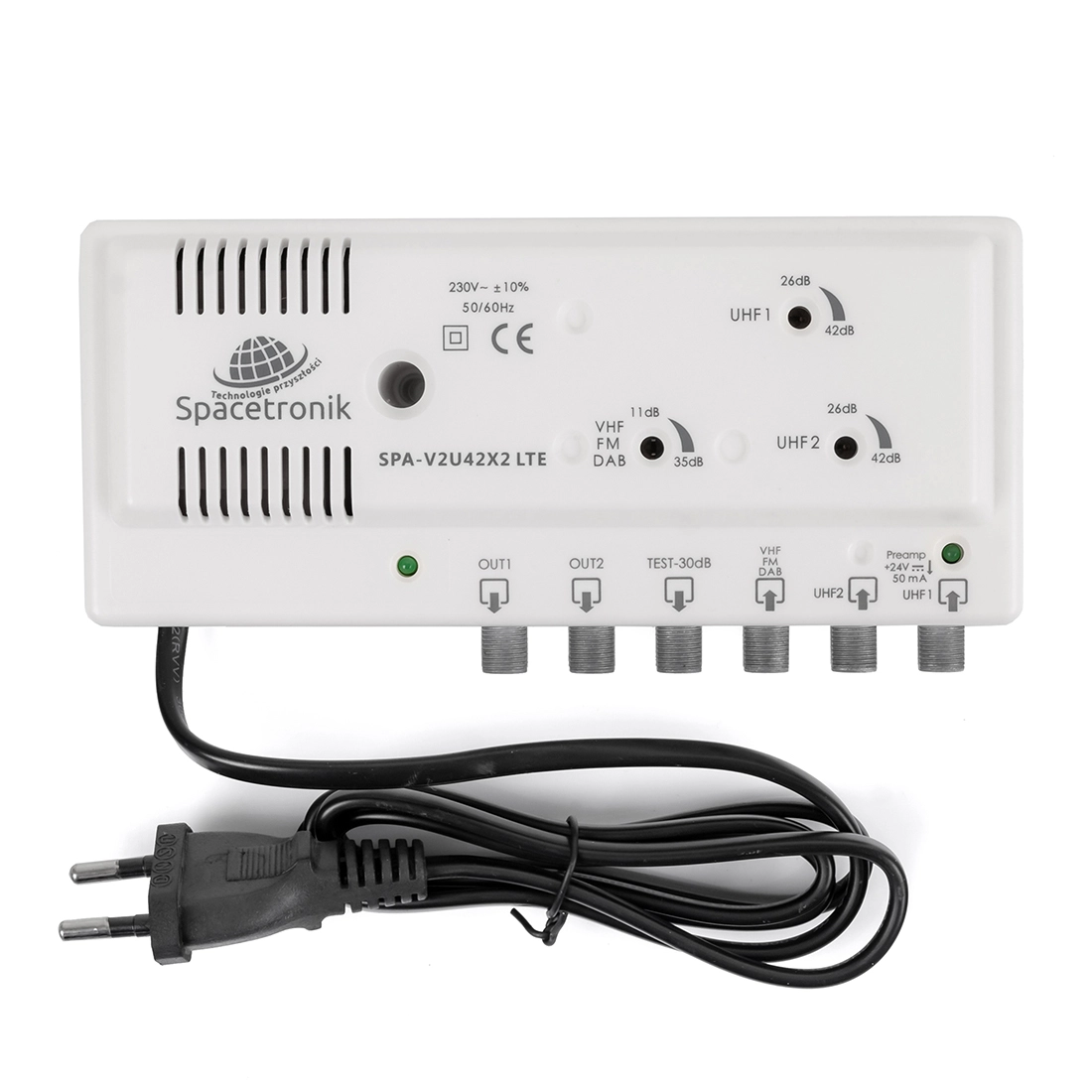

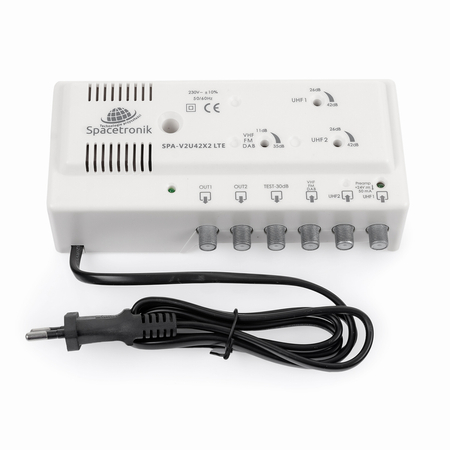

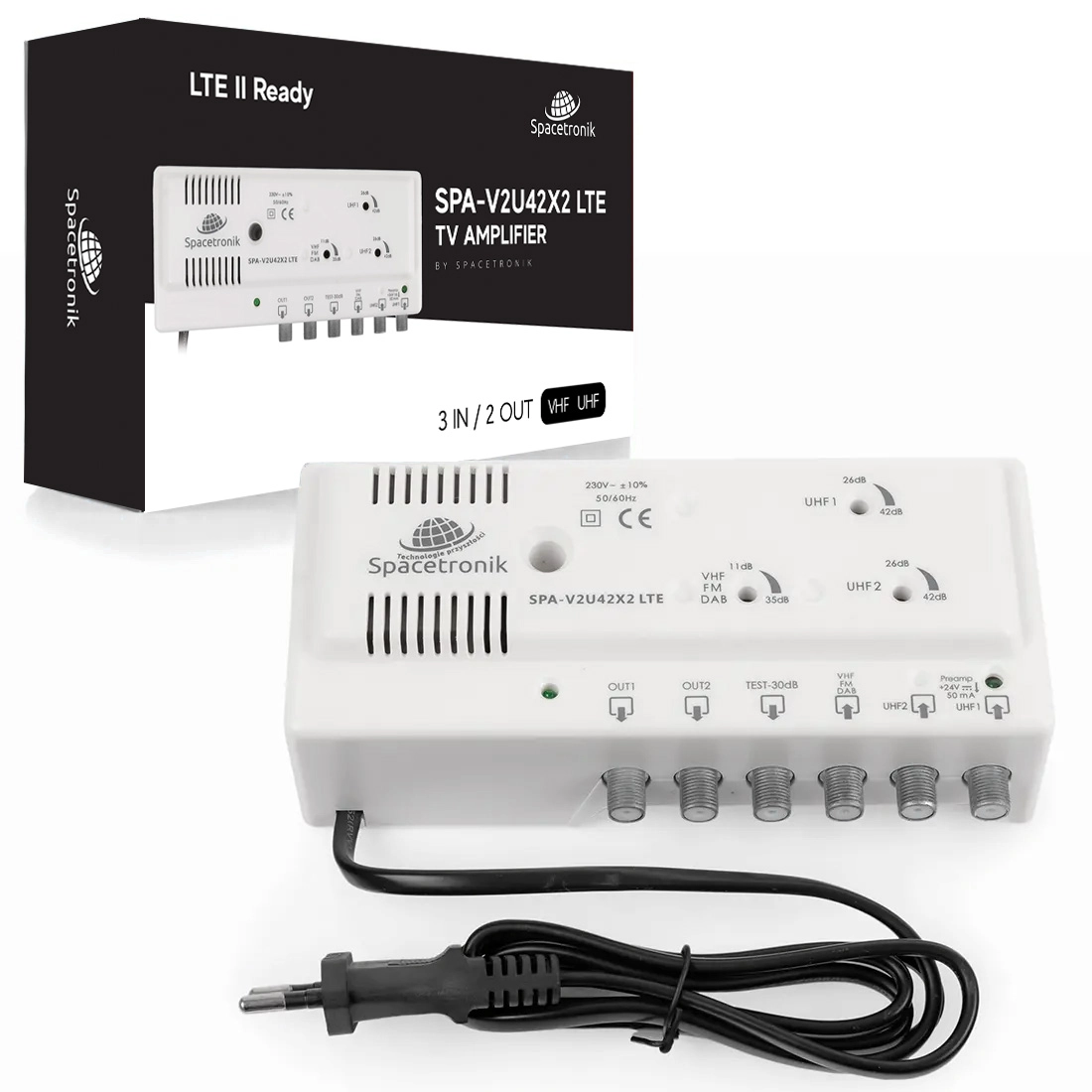

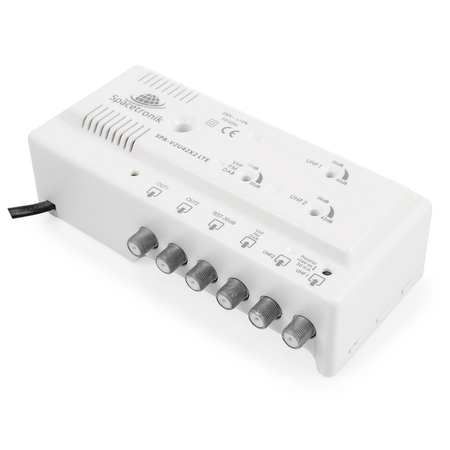

Domowy wzmacniacz sygnału TV naziemnej i kablowej Spacetronik SPA-V2U42X2 LTE

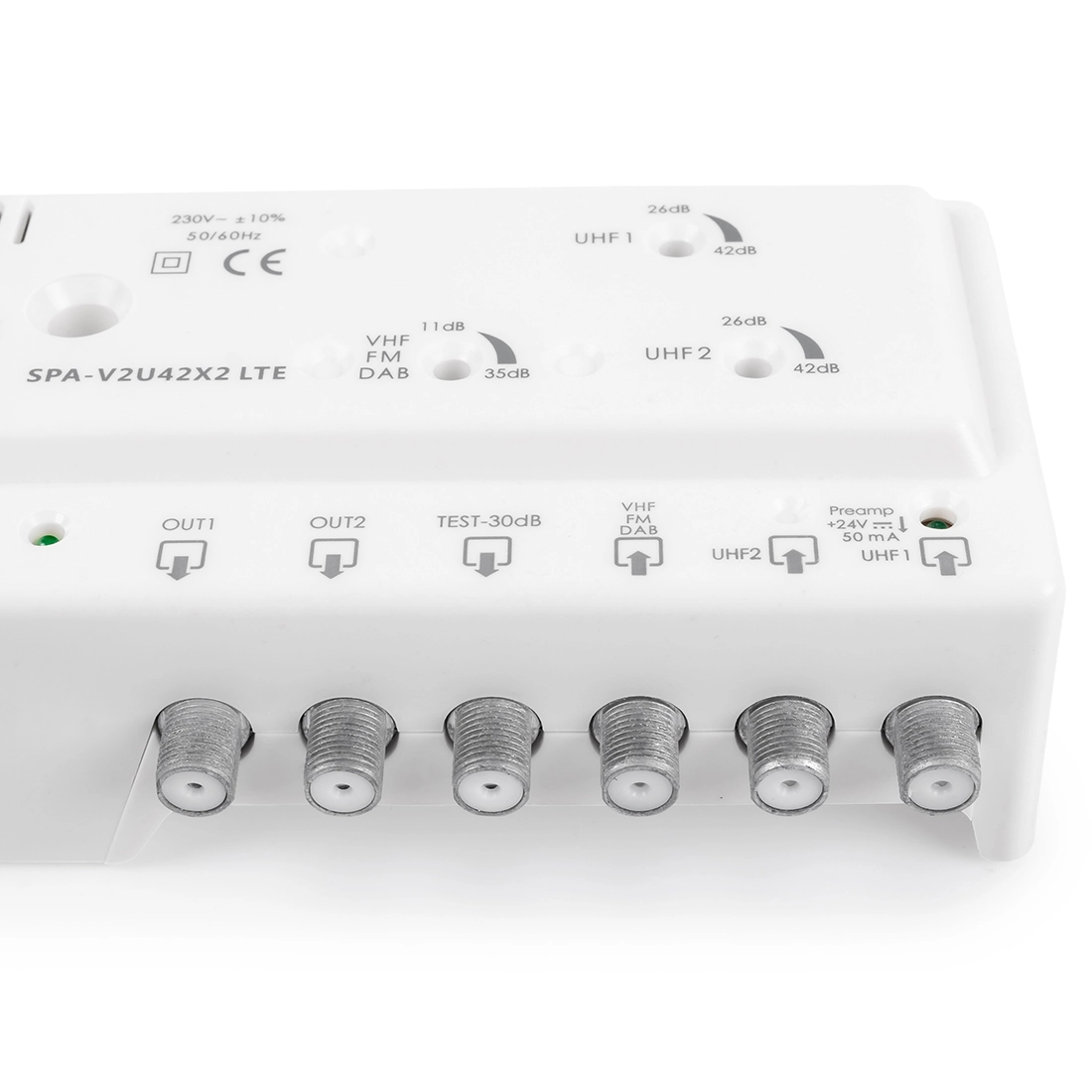

Oferowane urządzenie służy do naziemnego analogowego i cyfrowego odbioru TV/FM, bądź wzmocnienia sygnału. SPA-V2U42X2 LTE nadaje się do budowy małych i średnich instalacji zbiorczych, np. w domach jednorodzinnych. Wzmacniacz został wyposażony w 3 wejścia i 2 wyjścia oraz dodatkowe 1 wyjście testowe (-30dB), dając możliwość podłączenia miernika poziomu lub analizatora widma. Zakresy częstotliwości dla UHF1 i UHF 2 wynoszą od 470 do 700 MHz, zaś dla VHF od 40 do 70 MHz, od 88 do 108 MHz oraz od 160 do 260 MHz.
Najważniejsze cechy wzmacniacza
- 3 wejście F
- 2 wyjścia F
- Zakres częstotliwości: 47-700MHz
- Regulacja sygnałów dla UHF oraz VHF
- Plastikowa obudowa

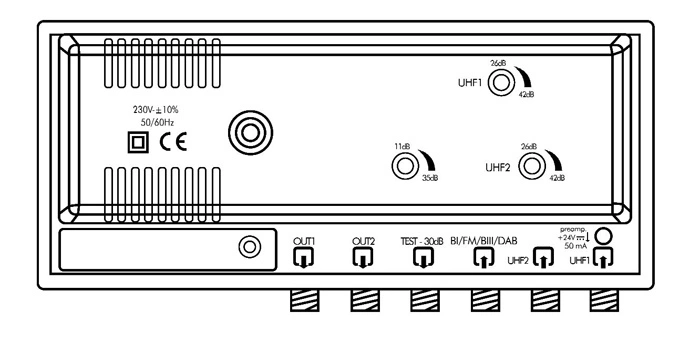

Budowa urządzenia
Wejścia są szerokopasmowe z automatycznym podawaniem przedwzmacniacza na wejściu UHF1, w przypadku zwarcia następuje automatyczne przerwanie zasilania elektronicznego +24V. Wzmocnienie wszystkich wejść można regulować. Zasilanie odbywa się z wbudowanego zasilacza stabilizowanego.

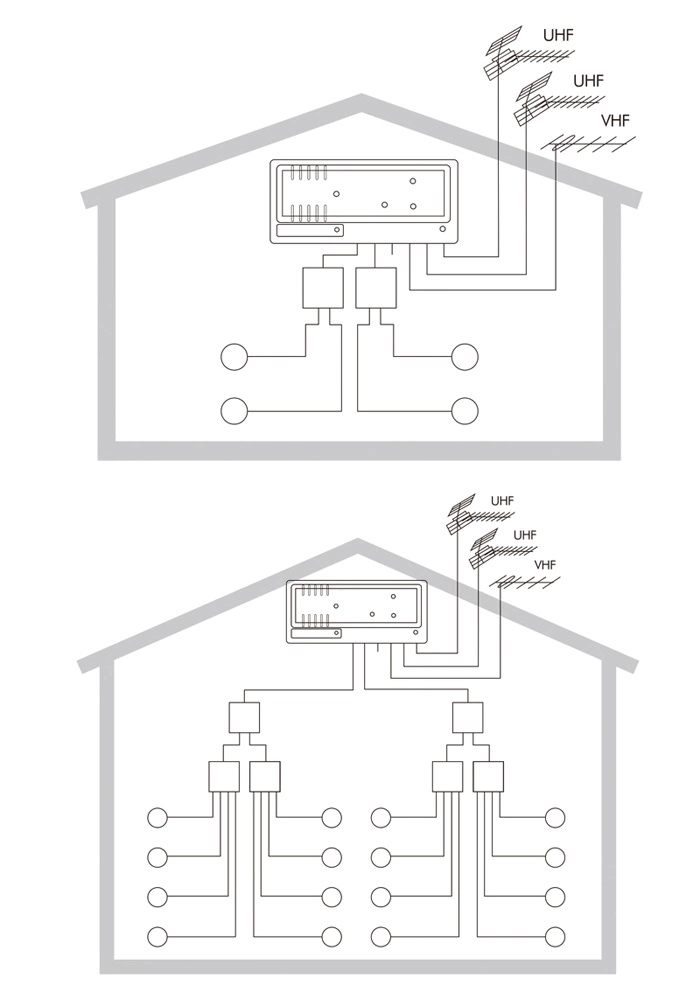

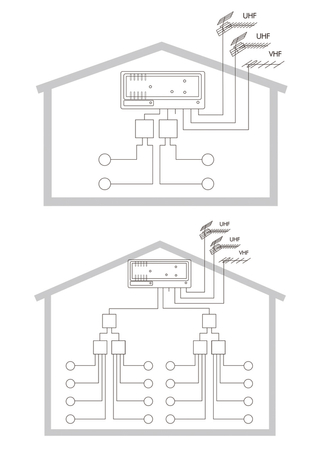

Jak podłączyć wzmacniacz sygnału telewizji?
Wzmacniacz nie jest przeznaczony do pracy w otwartej przestrzeni. Nie należy montować urządzenia w miejscach o dużej wilgotności oraz w pobliżu źródeł ciepła, np. grzejników. Zalecane jest zapewnienie odpowiedniej wentylacji. Nie należy podłączać zasilania, dopóki wszystkie połączenia nie zostały wykonane poprawnie. SPA-V2U42X2 LTE posiada możliwość zasilania przedwzmacniaczy napięciem 24V, o max. prądzie 50 mA poprzez wejście UHF1. Zasilanie przedwzmacniaczy włączane jest automatycznie, po wykryciu przedwzmacniacza.

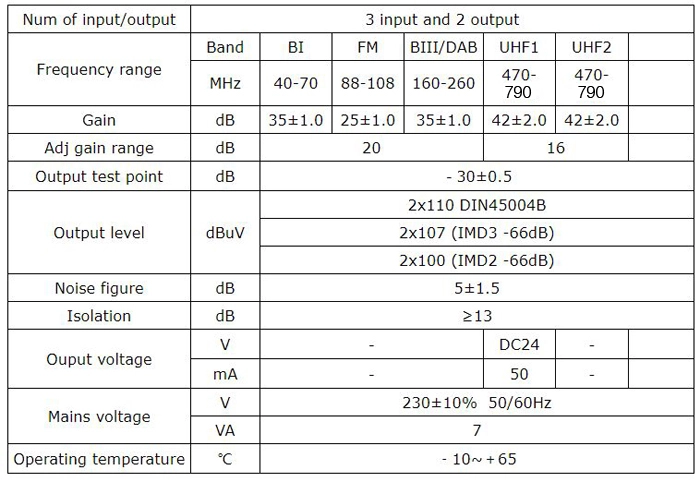

Specyfikacja techniczna wzmacniacza:

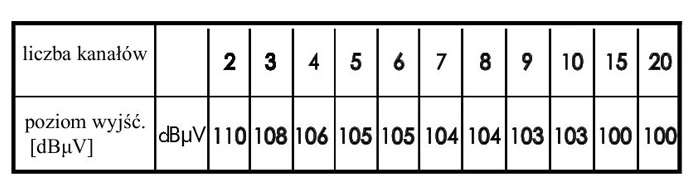

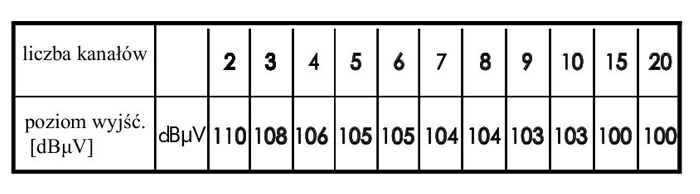

Redukcja poziomu wyjściowego:
