- Zaawansowany router przemysłowy 4G w zestawie z anteną transportową PUCK7.

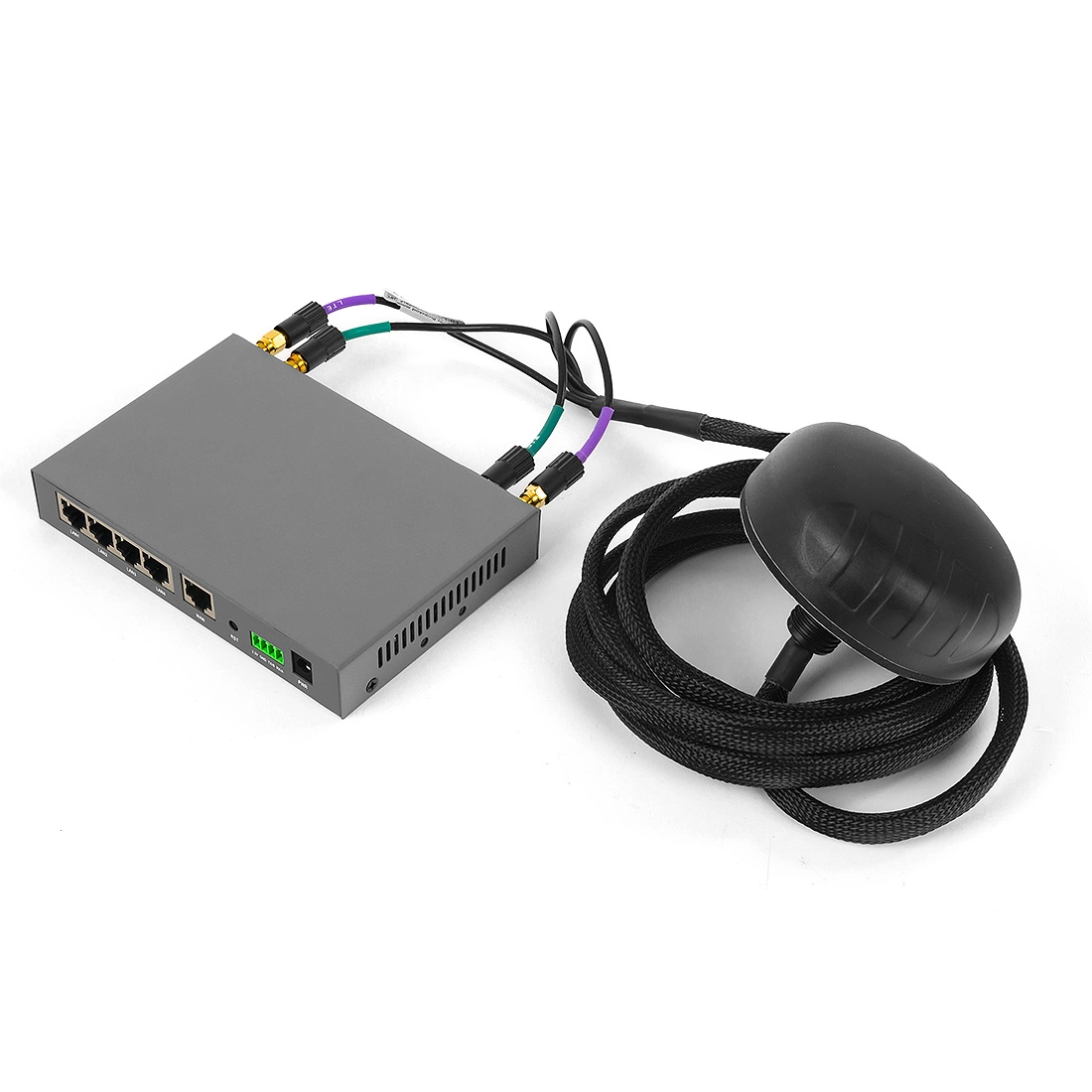

Zaawansowany router przemysłowy 4G w zestawie z anteną transportową PUCK-0007-V1
Router przemysłowy SIR451V2 to idealny wybór do profesjonalnych zastosowań M2M. Dzięki wysokiej prędkości transmisji danych w sieci 4G oraz zaawansowanym parametrom, Spacetronik SIR451V2 sprawdzi się jako urządzenie do bezprzewodowego przesyłania danych w obszarach w których obciążenie transferu jest bardzo duże. Zestaw tego routera z anteną Poynting PUCK-0007-V1-01 to idealne połączenie dla pojazdów, maszyn i obiektów mobilnych. Profesjonalny router plus antena transportowa zapewni dostęp do Internetu, gdziekolwiek się znajdziesz. Antena Poynting PUCK jest anteną niskoprofilową, więc nie będzie problemu z zamontowaniem jej na jakimkolwiek pojeździe - jest na tyle niewielka, że mieści się w dłoni. Niech jednak nie zwiedzie Cię rozmiar - tutaj nie ma on znaczenia. Antena PUCK to profesjonalna antena do zastosowań specjalnych - wzmocnienie na poziomie aż 6dBi dla LTE i 7,5dBi dla WiFi. Sprawia to, że sygnał jest silny i stabilny. To antena wielokierunkowa ściągająca sygnał sieciowy z jakiegokolwiek kierunku - nawet obszar, w którym sieć komórkowa zawodzi, z tym zestawem nie będzie problemem. W połączeniu z routerem naszej marki Spacetronik SIR-451V2 tworzy zestaw, który będzie niezbędnym towarzyszem podróży pojazdem, świetnie spełni swoje zadania w profesjonalnych firmach i pomoże w komunikacji między maszynami, urządzeniami lub zespołem. Doskonała do kamperów, ciężarówek, mobilnych maszyn, pojazdów ratowniczych czy służb drogowych i nie tylko.
Zaawansowany router przemysłowy 4G Spacetronik SIR451 V2
Świetny wybór do profesjonalnych zastosowań M2M. Dzięki wysokiej prędkości transmisji danych w sieci 4G oraz zaawansowanym parametrom, Spacetronik SIR451V2 sprawdzi się jako urządzenie do bezprzewodowego przesyłania danych w obszarach w których obciążenie transferu jest bardzo duże.
Cechy routera przemysłowego SIR451V2
-
Bezpieczeństwo
Obsługa bezprzewodowego dostępu do prywatnej sieci APN i VPDN. Obsługa VPN: GRE,PPTP,L2TP,IPSec,EOIP,N2N VPN,OpenVPN. Bezpieczeństwo zapewnia WPA2 EAP działający w standardzie RADIUS.
-
Zawsze online!
Automatycznie łączy się po rozłączeniu aby zapewnić ciągłość działania ograniczając przy tym nie tylko braki w dostępie do sieci przez użytkowników ale również uniknięcie awarii np. maszyn
-
Zarządzanie ustawieniami
Router Spacetronik pozwala na zarządzanie lokalne oraz zdalne (konfiguracja, stan, aktualizacja oprogramowania itp.)
-
Wybór napięcia
Router przemysłowy SIR451V2 pozwala na dostosowanie napięcia w zakresie od 7.5V DC do 32V DC
-
Odporność na zakłócenia
Silna odporność na zakłócenia elektromagnetyczne potwierdzone testem EMC wymaganym do certyfikacji CE
-
Odporność na temperatury
Router SIR451V2 posiada odporność zarówno na skrajnie wysokiej jak i niskie temperatury z zakresu (-30 ? ~ 75 ?)
-
Solidna obudowa
Niezwykle wytrzymała i kompaktowa obudowa wykonana z metalu która chroni serce routera
-
Łatwy montaż
Dzięki zastosowaniu uchwytów montażowych instalacja jest banalnie prosta w wielu płaszczyznach
Przykładowe zastosowanie routerów przemysłowych Spacetronik wraz z anteną PUCK
Zastosowanie w produkcji na maszynach mobilnych
W kontekście rosnącej fali automatyzacji nowoczesne linie produkcyjne coraz częściej są zależne od jakości sieci. Wpływa ona w znacznym stopniu na niezawodność maszyn, a co za tym idzie jakością oraz szybkością produkcji. Dzięki zastosowaniu routerów przemysłowych, jesteśmy w stanie otrzymywać powiadomienia w czasie rzeczywistym, przeprowadzać analizy oraz diagnostykę usterek. Aktualizacja oraz zarządzanie urządzeniami jest również w znacznym stopniu usprawniona. Dodatkowa mobilność zestawu procentuje przy maszynach, które są mobilne i np. poruszają się po jakimś obszarze hali produkcyjnej.
Dostęp do sieci w komunikacji miejskiej
Trend na posiadanie smartfonów jest coraz większy i coraz trudniej spotkać osobę która nie korzystałaby z Internetu w swoim telefonie. Nie wspominając już o pozostałych urządzeniach, takich jak tablet czy też laptop. Dzięki routerom przemysłowym Spacetronik możemy stworzyć stabilną komunikacje mobilną 4G oraz zaoferować hotspot WiFi, a także wprowadzić liczne udogodnienia jak np. automatyczne przesyłanie lokalizacji pojazdu na trasie w czasie rzeczywistym czy elektroniczne kupno biletu.
Paczkomaty i Inteligentne szafki
Kto nie zamawiał kiedykolwiek paczki do punktu odbioru typu Paczkomat niech podniesie rękę. Dzięki routerom przemysłowym, możliwe jest sprawne, zdalne połączenie z centralą. Jest to idealny sposób, który zastępuje tradycyjną transmisje przewodową. Niewielkie rozmiary anteny PUCK doskonale sprawdzą się w tym miejscu - urządzenie jest małe, dlatego umieszczenie go na punkcie będzie niezauważalne. Dodatkowo możemy zastosować zestaw do rozsyłania sieci do systemu kamer, które mogą przesyłać obraz do centrali i archiwizować go.
Specyfikacja techniczna
Podstawowe cechy
Support APN and VPDN wireless private network access in
WAN port support PPPoE,static IP,DHCP client
Support 2.4G WiFi
Web/Management platform support,easy configure
Local and remote management (configuration,status,firmware upgrade,etc.)
Support VPN:GRE,PPTP,L2TP,IPSec,EOIP,N2N VPN,OpenVPN
Support DMZ,Port forwarding,Static NAT
Support DHCP Server
Support Dynamic DNS (DDNS)
DTU serial communication function,1 x RS485
Support QoS,NTP
Schedule reboot
Specyfikacja 4G
4G Wireless Modules: Industrial cellular module
4G Theoretical broadband: Max 300Mbps(DL)/50Mbps(UL)
4G Transmit power: < 23dBm
4G Receiving sensitivity:< -108dBm
Specyfikacja Wi-fi
WiFi Standard: Support IEEE802.11b/g/n standard
WiFi Theoretical broadband: 54Mbps?b/g?;300Mbps?n?
WiFi Security Encryption: It supports a variety of encryption WEP, WPA-PSK/EAP, WPA2-PSK/EAP, etc.
WiFi Transmit power: About 15dBm?11n?;16-17dBm?11g?;18-20dBm?11b?
WiFi Receiving sensitivity: <-72dBm@54Mpbs
Interfejs
WAN: 1x 10/100/1000M Ethernet port (RJ45 socket), adaptive MDI/MDIX
LAN: 4x 10/100/1000M Ethernet port (RJ45 socket), adaptive MDI/MDIX
Serial: RS232 or Rs485 port,baud rate 2400~115200 bps
Indicator Light: With ?PWR?, "Wifi", ?WAN?, 4x ?LAN?, ?SIM? indicator lights
Antenna: 2x SMA LTE, 2x RP-SMA Wi-Fi
SIM/USIM: Standard 1.8V/3V card interface
Power: Standard 2-PIN power jack,reverse-voltage and over-voltage protection
Reset: Restore the router to its original factory default settings
Zasilanie
Standard Power: DC 12V/1A
Power Range: DC 7.5~32V
Consumption: About 3W@12V DC
Obudowa
Shell: metal housing
Size: About 152.5 x 103 x 25 mm(Does not include accessories such as antennas)
Bare Machine Weight: About 410g(Does not include accessories such as antennas)
Hardware
CPU: High performance dual-core hardware platform, 880MKz
FLASH/RAM: 16MB/256MB
Środowisko
Operating Temperature: -30~75?
Storage Temperature: -40~85?
Relative Humidity: <95% non-condensing
Logowanie
Zarządzanie poprzez przeglądarkę 192.168.1.1, użytkownik/hasło - admin/admin.
Szerokopasmowa panelowa antena dookólna Poynting PUCK-7 2X2 LTE (MIMO) 6 dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi
Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-7 składa się z systemu antenowego 4 w 1 w jednej obudowie, wyposażonego w 2×2 MIMO LTE i 2×2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz). Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące jednoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2×2 MIMO. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- Wysoka wydajność wielu częstotliwości 4 w 1
- Antena 2G / 3G / 4G / LTE (gotowa na 5G)
- LTE (2X2 MIMO), dwuzakresowe Wi-Fi (2X2 MIMO)
- Szerokopasmowy zakres częstotliwości, w tym pasmo CBRS 3,5 GHz
- Niezależna od płaszczyzny podłoża
- Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP 68)
- Idealny do transportu, zastosowań morskich i IoT / M2M
- Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
-Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.
W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-7 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ?2,5: 1 ponad 95% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach 698-960,1710-2700, 3400-3800 MHz
7,5dBi to szczytowe wzmocnienie we wszystkich pasmach 2400-2500, 5000?5800 MHz
Wzmocnienie przy 698-960 MHz: -1 dBi
Wzmocnienie przy 1710-2700 MHz: 6 dBi
Wzmocnienie przy 3400-3800 MHz: 6 dBi
Wzmocnienie przy 2400-2500 MHz: 5 dBi
Wzmocnienie przy 5000-5800 MHz: 7,5 dBi
Wzorce promieniowania
Prezentacja anteny szerokopasmowej PUCK-7 (wideo)
link: https://youtu.be/wQ7WTtjMNPM
Odnośniki do innych filmów o PUCK-7:
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:
- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)
- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
