- Der Leistungstrenner ist ein integraler Bestandteil des 2-Draht-Video-Türsprechsystems für den Stromanschluss von Türstation und Monitor.

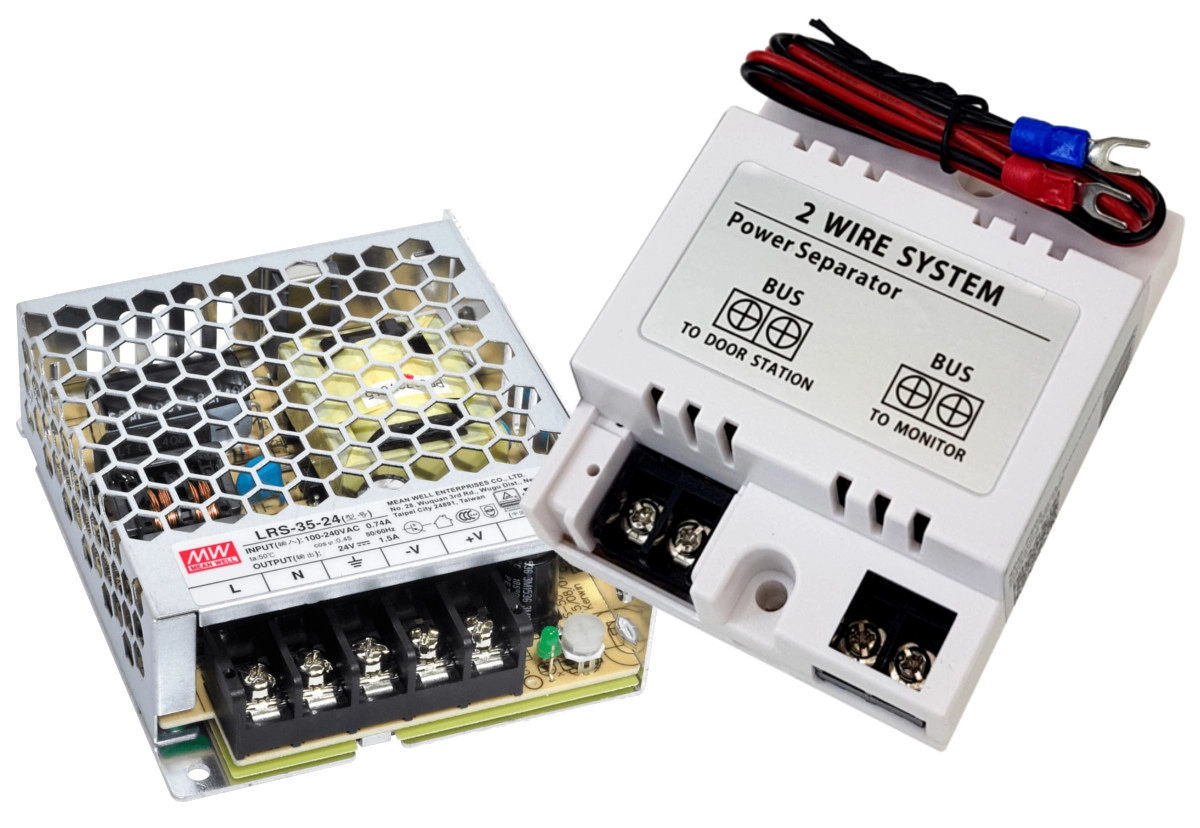

Spacetronik DiO SPD-PS02 + LRS-35-24 24V 1,5A 36W Netzgerät mit Leistungstrenner
Die neue Mean Well LRS Serie sind Single-Input Schaltnetzteile, die direkte Nachfolger der beliebten RS Serie sind. Die Geräte sind industrietauglich, was durch verliehene Zertifikate und erfüllte Sicherheitsstandards bestätigt wird. Die LRS-Serie zeichnet sich durch ein flaches 1HE-Gehäuse, einen hohen Wirkungsgrad und eine geringe Leistungsaufnahme im Ruhezustand aus.
In Kombination mit dem Leistungstrenner SPD-PS02 ist das Netzteil ideal für das Video-Türsprechsystem DiO von Spacetronik geeignet.
Die wichtigsten Merkmale des Netzteils:
- Low-Profile-Gehäuse für 1HE-Einbau
- Universeller AC-Eingangsspannungsbereich
- Eingebaute Anzeigediode
- Leistungsaufnahme im Leerlauf nur 0,2 W
- Wirkungsgrad von bis zu 91%
- 5G-Überlastfestigkeit
- 3 Jahre Garantie

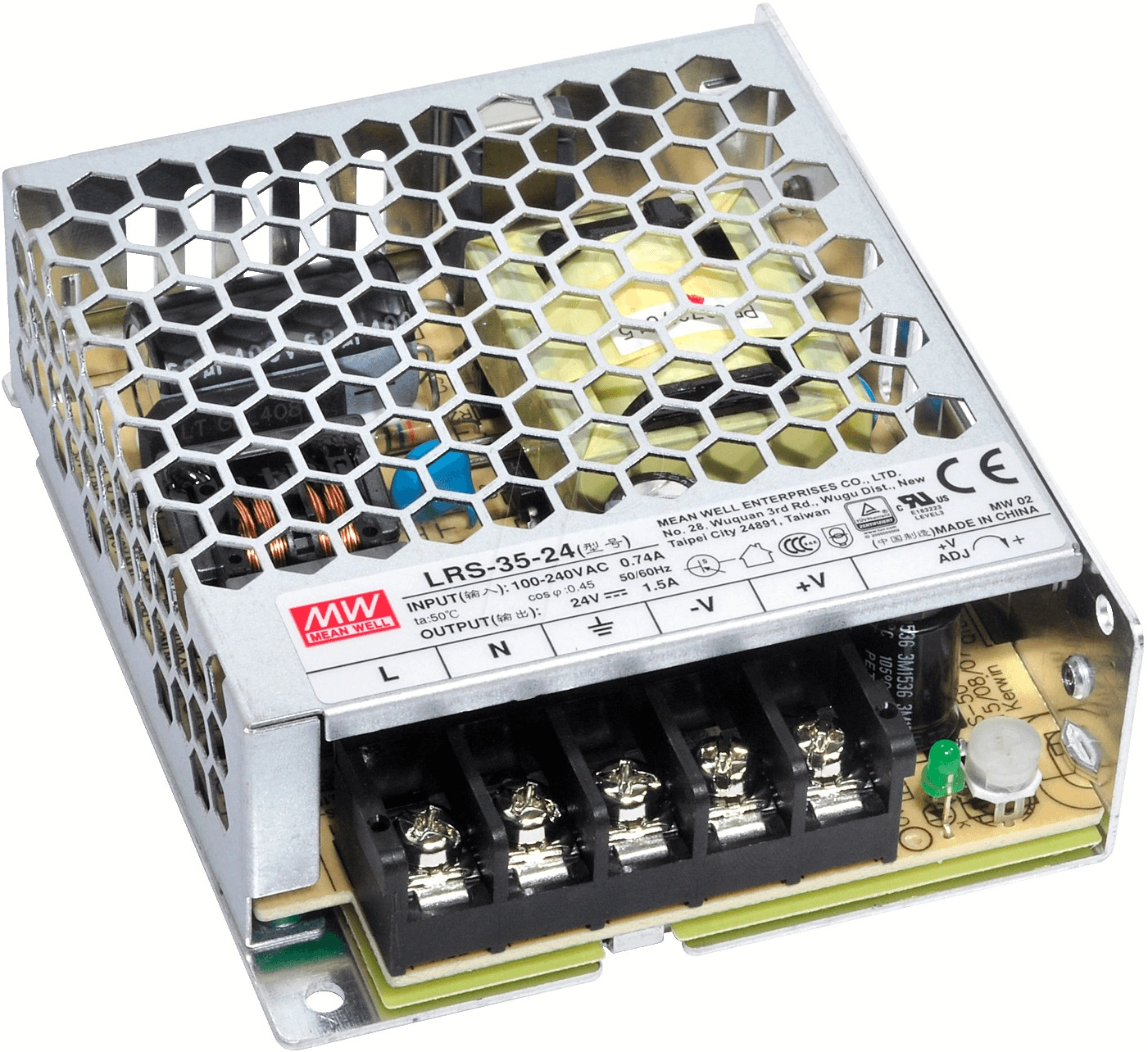

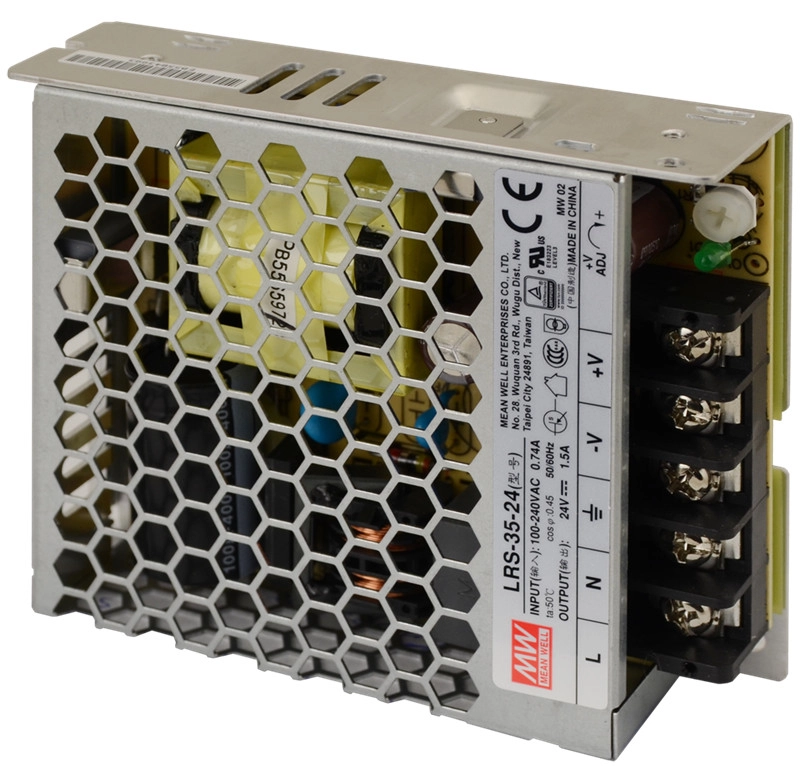

Technische Daten des Mean Well LRS-35-24 Netzgerätes
Ausgang [OUTPUT]
DC-Ausgangsspannung: 24V
Nennstrom [A]: 1.5
Spannungseinstellbereich: 21.6 ~ 28.8V
Nennleistung [W]: 36
Eingang [INPUT]
AC-Eingangsspannung: 85~264 VAC
Frequenz: 47~63Hz
Wirkungsgrad: 88%
Umwelt und Sicherheit
Zulässiger Temperaturbereich -30°C bis +70°C
Überlastschutz: 110~150%
Schutzart: IP20
MTBF: 763.600 Stunden
Sicherheitsstandards: UL60950-1
Andere
Gehäuse: Aluminium
Kühlung: Passiv
Breite [mm]: 82
Höhe [mm]: 30
Länge [mm]: 99
Gewicht [kg]: 0,23

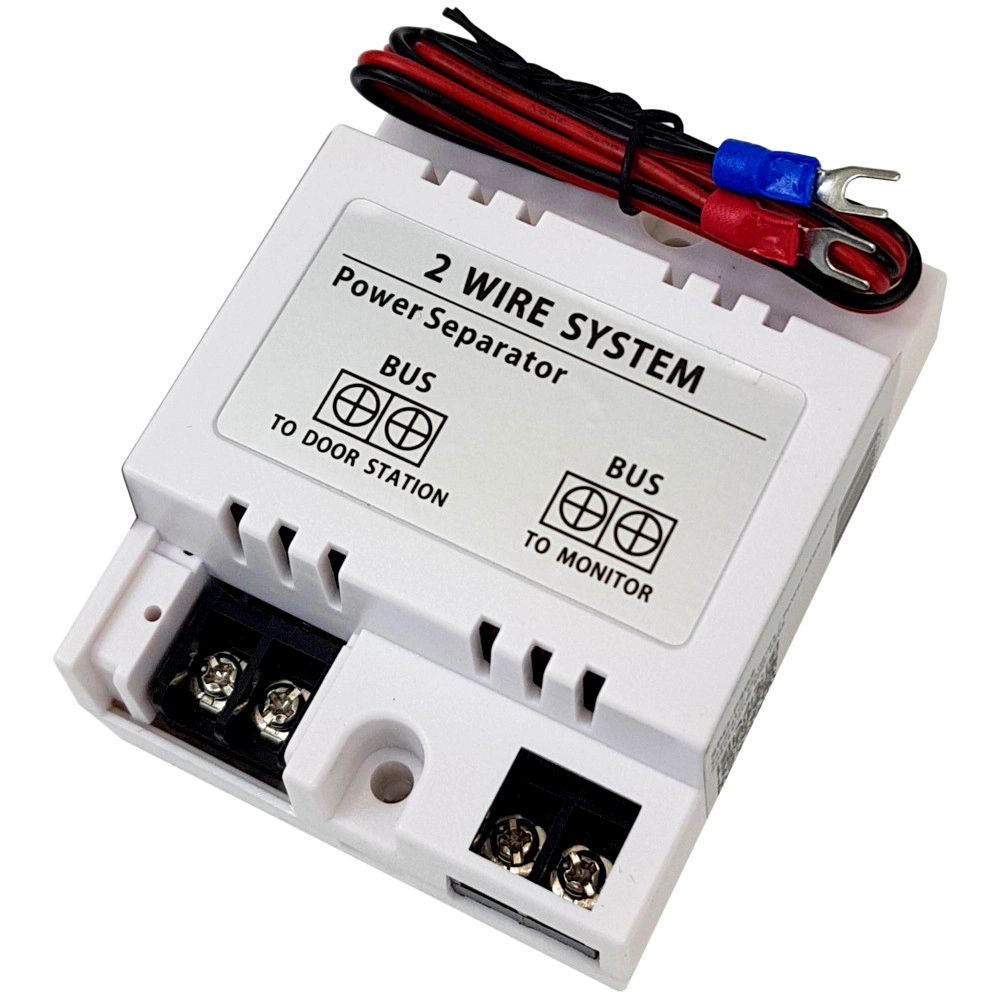

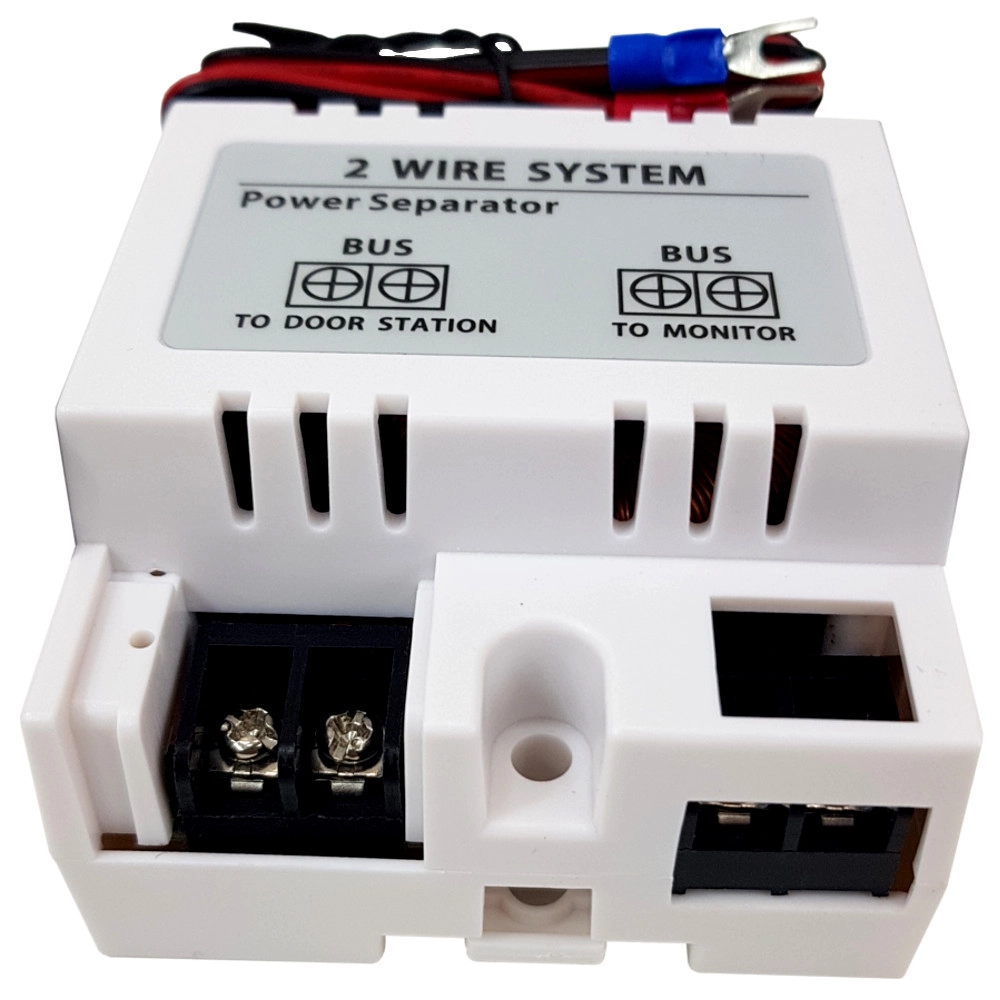

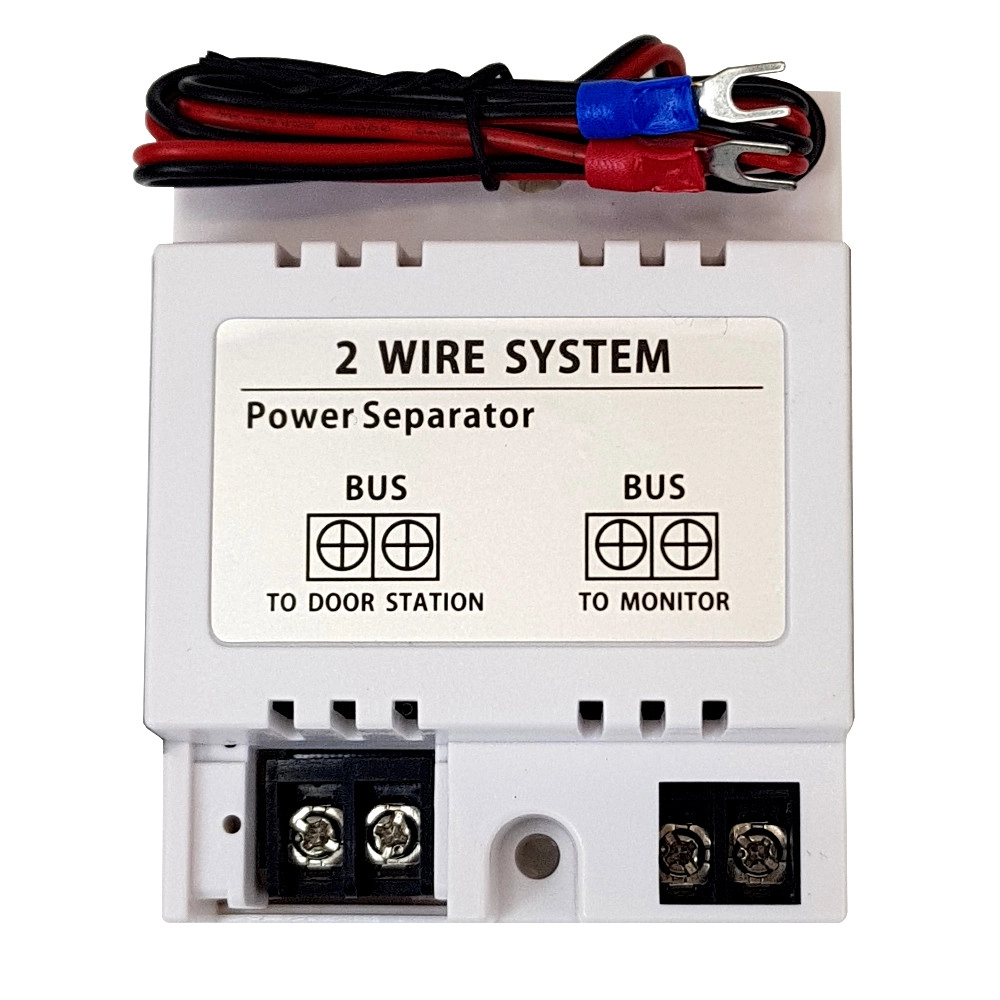

Spacetronik DiO Leistungstrenner SPD-PS02
Der Speisetrenner SPD-PS02 ist ein integraler Bestandteil einer 2-Draht Video-Türsprechanlage und dient der Stromversorgung von Türstation und Monitor.
Grundlegende Merkmale des Speisetrenners
- Verwendung mit einer modularen Stromversorgung
- 4 DIN-Module
- Stromversorgung: DC24V
- Verdrahtung: 2 Drähte (nicht gepolt)
Grundlegende Merkmale des Spacetronik DiO-Systems
- das gesamte System basiert auf 2 Drähten (2-Draht)
- keine Polarisierung
- vandalensicheres Gehäuse
- möglichkeit der Montage der Module auf DIN-Schiene
- steckbarer Anschluss
- konfiguration und Adressierung über DIP-Schalter
- erweiterbar mit einer Kamera
- erweiterbar mit SD-Karte
- aufzeichnung von Bildern und Videos
- einfacher Zugang über RFiD-Schlüsselanhänger
Beispiele von Schaltplänen für das Spacetronik DiO-System
Benutzerhandbuch auf Polnisch zum Herunterladen >> HIER<< https://dmtrade.pl/katalogi/dio/ps02/PS02PL.pdfBenutzerhandbuch auf Englisch zum Herunterladen >> HIER<<https://dmtrade.pl/katalogi/dio/ps02/PS02EN.pdfDatenblatt zum Herunterladen >> HIER<<https://dmtrade.pl/katalogi/meanwell/kartalrs3524.pdfKonformitätserklärung >> HIER<< https://dmtrade.pl/katalogi/meanwell/certlrs3524.pdf
