Spacetronik E-Serie MS-0512E Multischalter mit 5/12 Klemmen
Der Multischalter ist für die Erweiterung von Innenantennenanlagen von DVB-S2-Satelliten- und DVB-T/T2-Terrestrik-TV-Anlagen konzipiert. Das Gerät ermöglicht die Verteilung von Satelliten- und terrestrischen Signalen und den Anschluss von bis zu 12 RTV-SAT-Dosen, Satellitenreceivern, DVB-T-Receivern usw...
Was soll an den Multischalter der E-Serie angeschlossen werden?

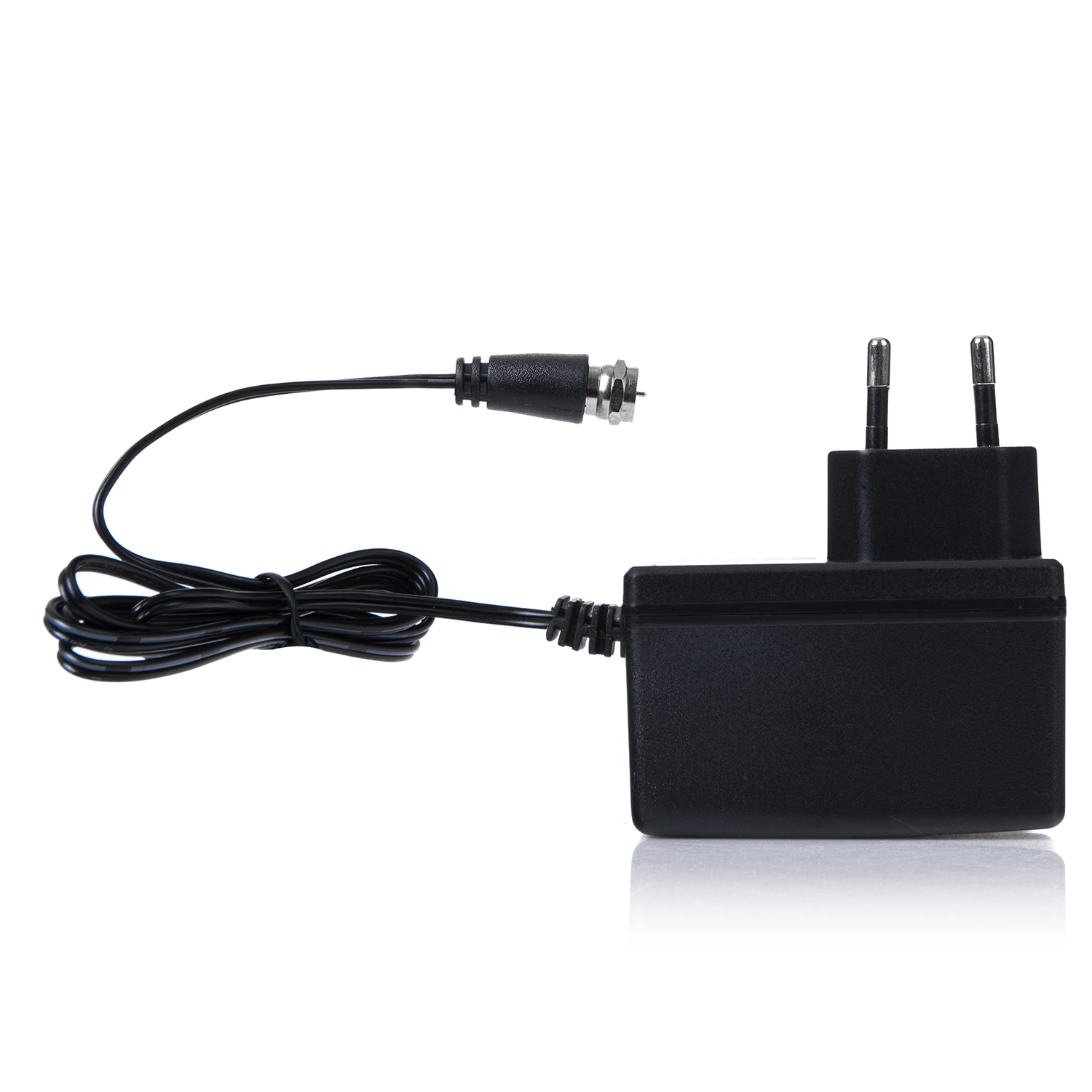

Der Multischalter erkennt automatisch die Art des Signals, das an die Tuner übertragen werden soll. Die Installation sollte den Anschluss des Multischalters an eine Satellitenschüssel mit einem Durchmesser von mindestens 0,8 m oder eine terrestrische TV-Antenne vorsehen. Die Trennung von Satelliten- und terrestrischen Signalen, die aus dem Multischalter kommen, erfolgt mit Hilfe von Teilnehmerdosen. Die Stromversorgung des Multischalters erfolgt über ein externes Netzteil, wodurch das Phänomen der erhöhten Betriebstemperatur, das eine häufige Ursache für die Beschädigung des Geräts ist, vermieden wird
Wo sollen die Spacetronik-Multischalter installiert werden?
Bei der Installation des Geräts ist es wichtig, die vorhandenen Installationsbedingungen hinsichtlich der Stromversorgung zu berücksichtigen:
- standort außerhalb des Einflusses der Witterungsbedingungen
- schutz vor dem Zugriff von Unbefugten
- ausreichende Belüftung

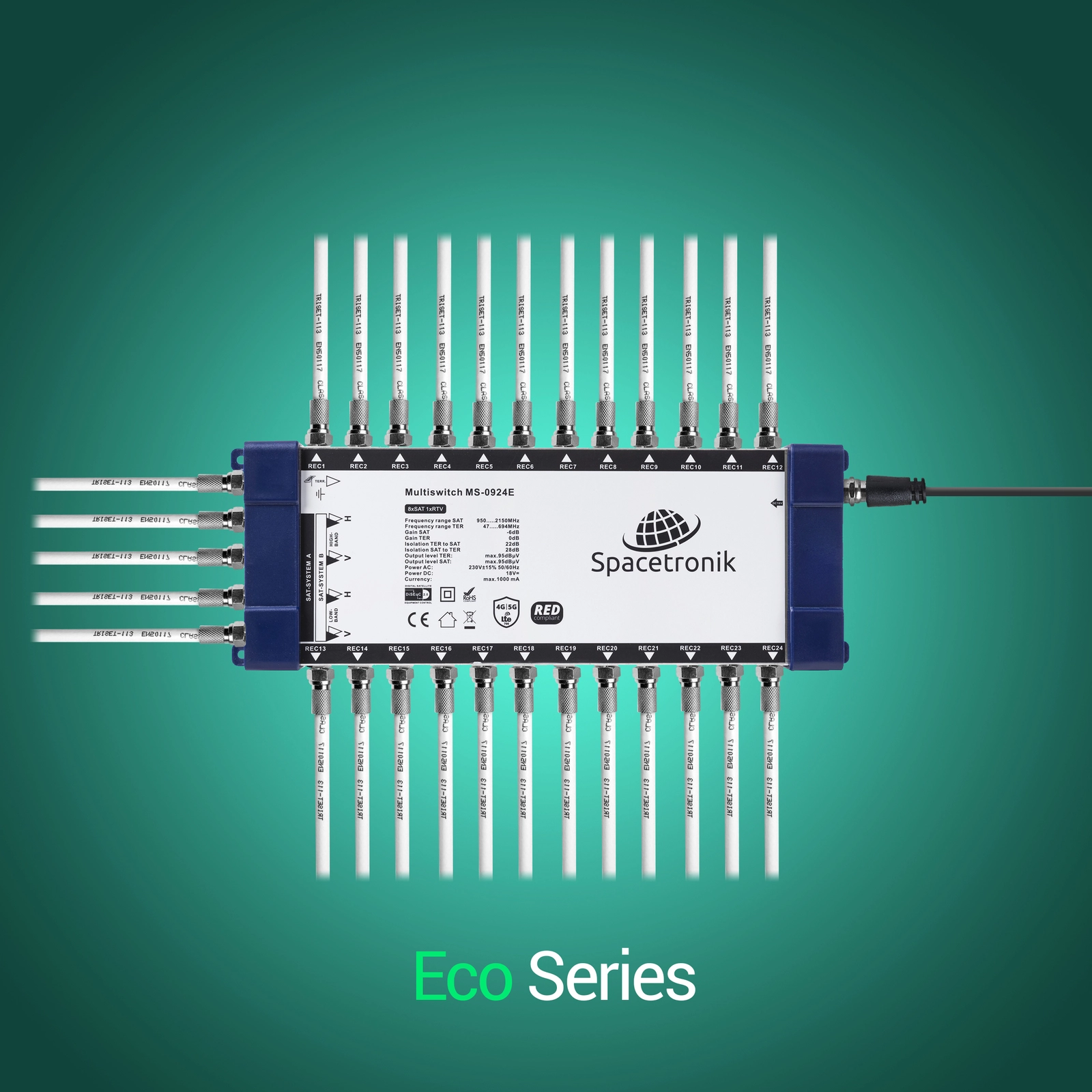

Installationsschema

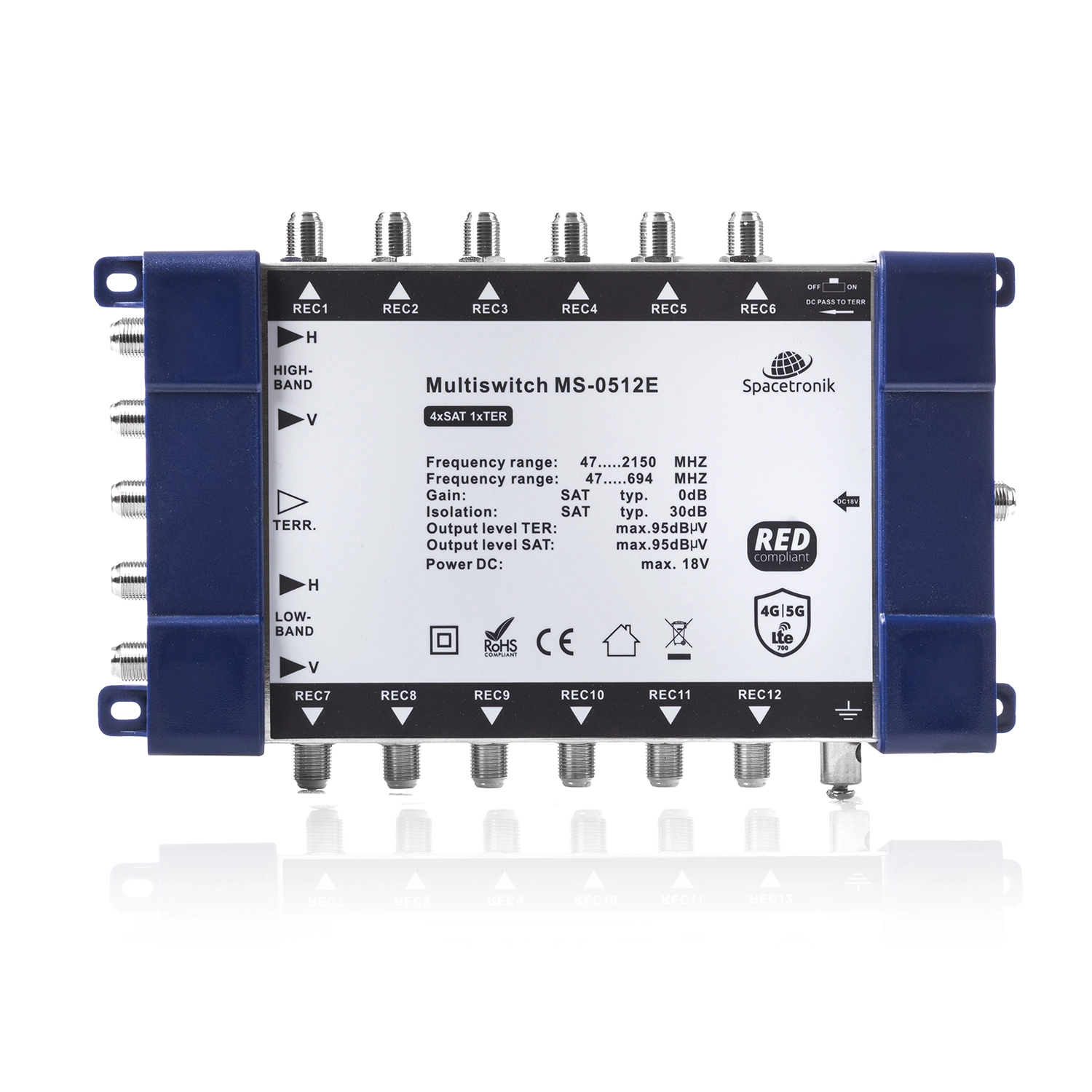

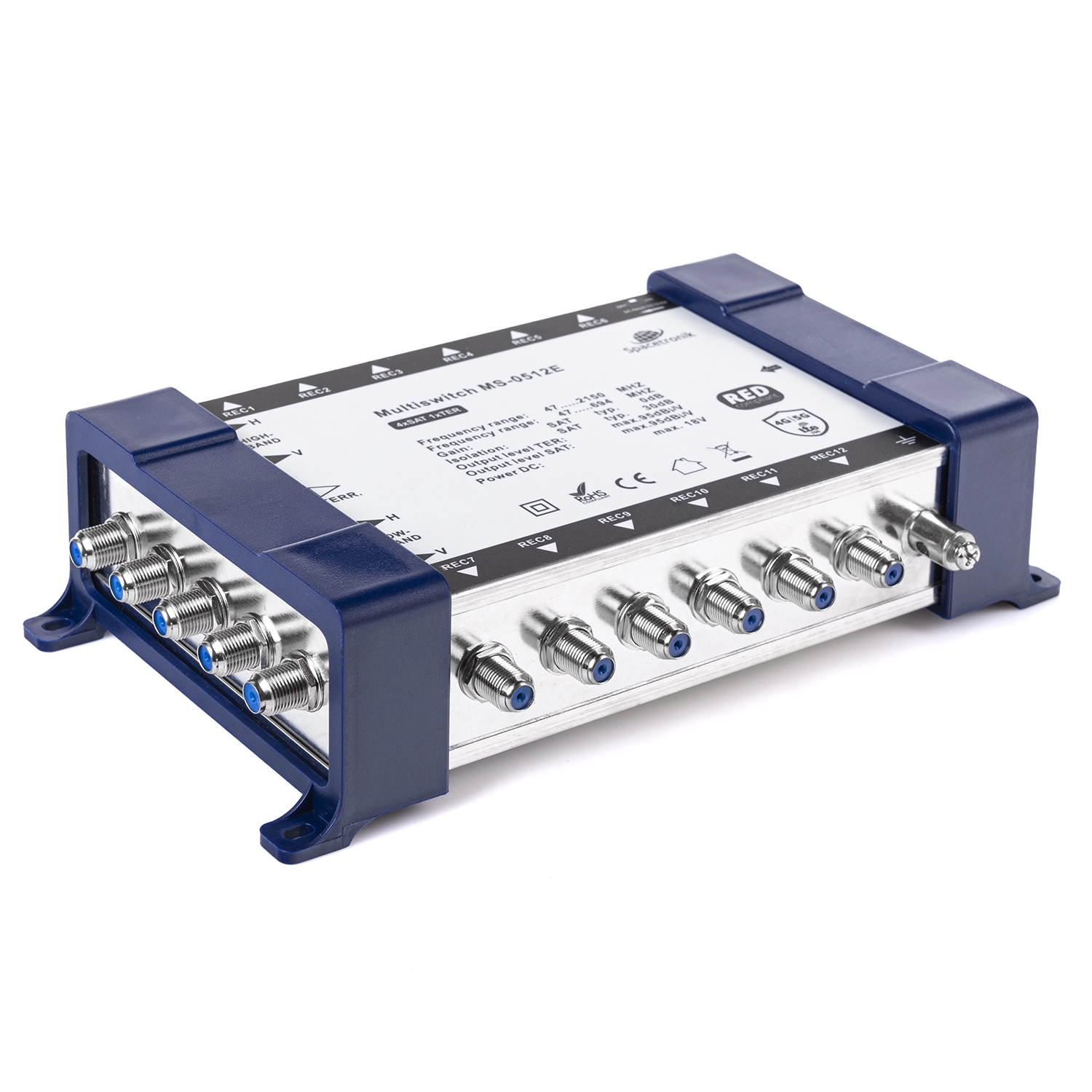

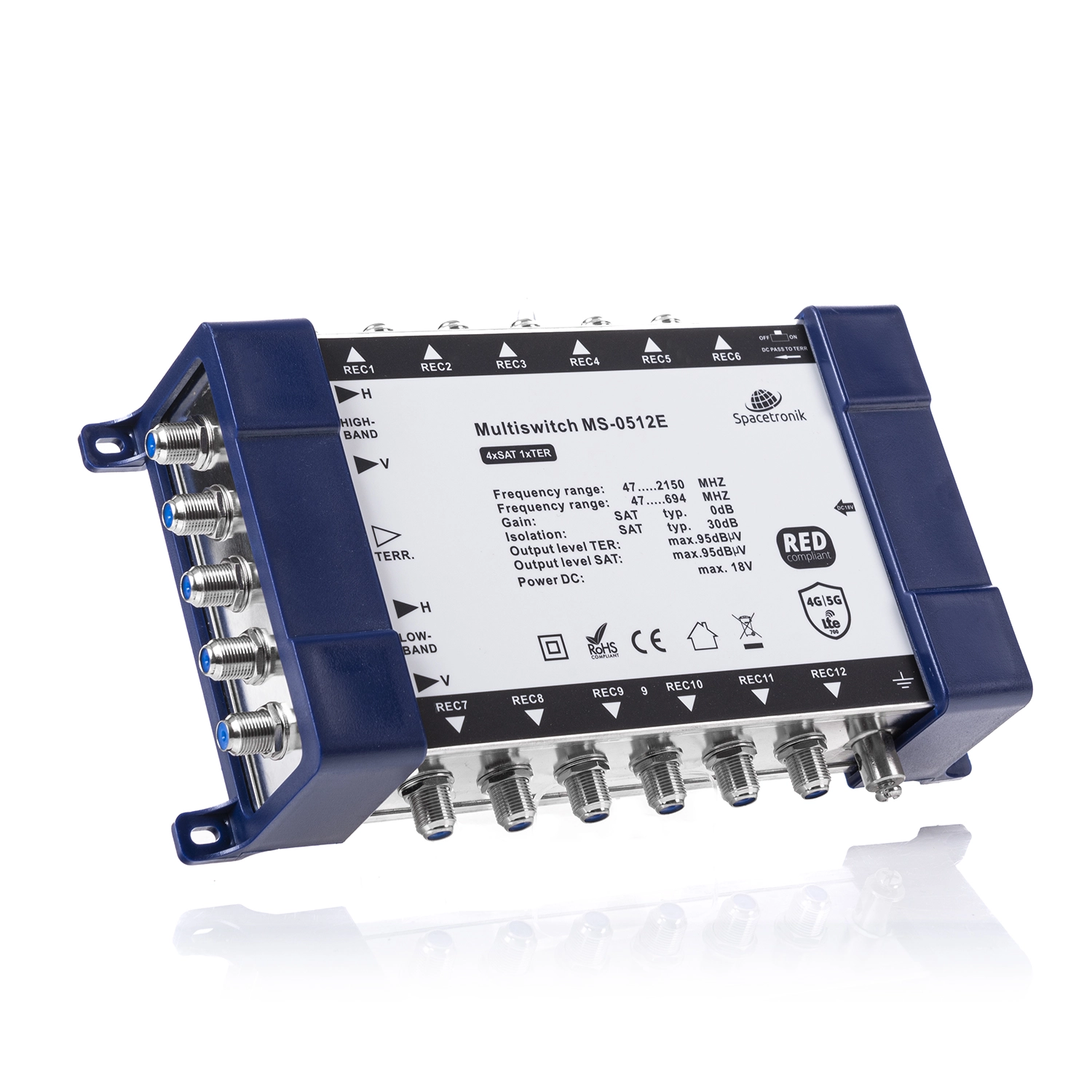

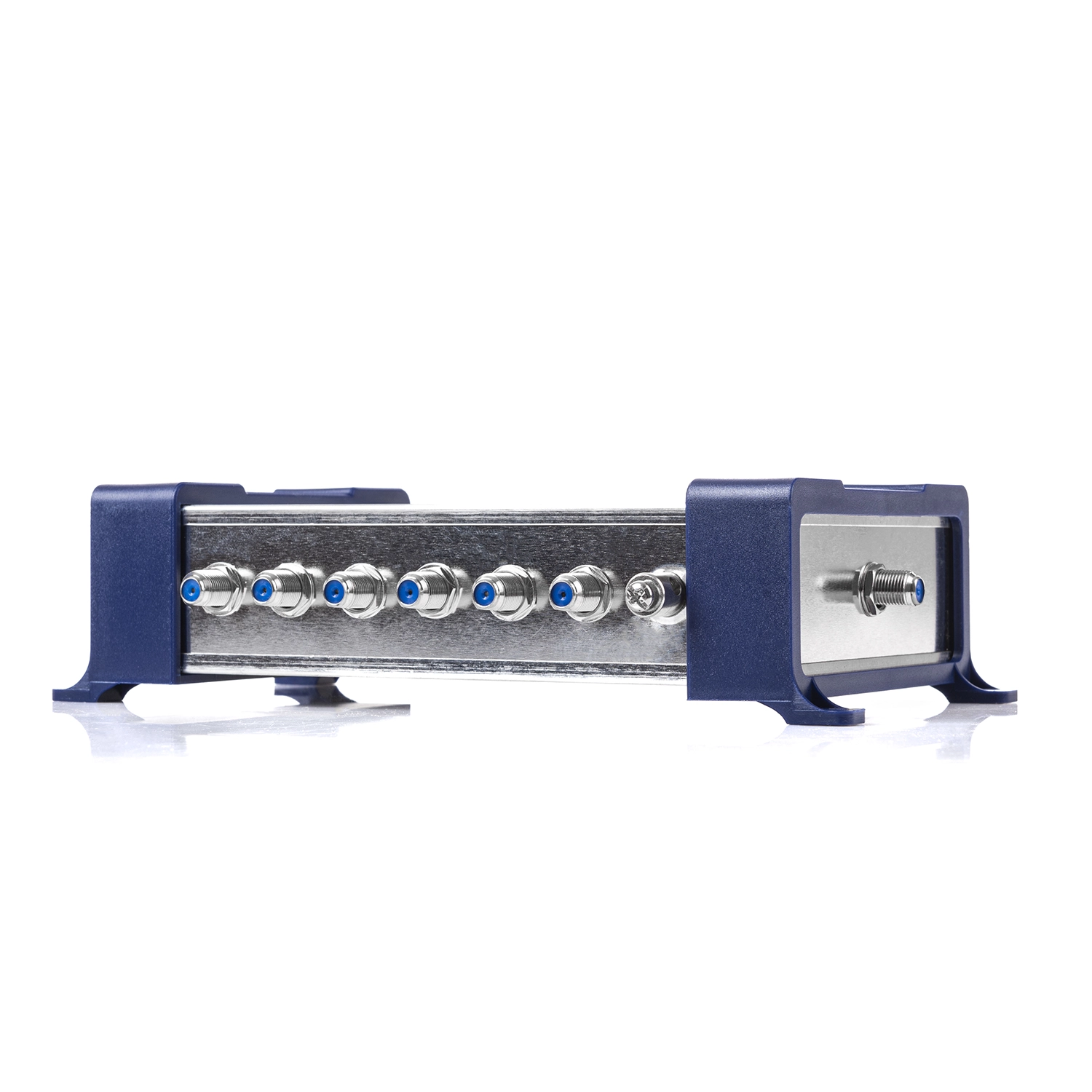

Die Installation des Spacetronik Multischalters in der Version Eco ist trivial. Auf der linken Seite des Multischalters befinden sich 4 Eingänge für Satellitensignale und 1 Eingang für Terriestal. Auf der rechten Seite befindet sich eine Stromeingangsbuchse. Die restlichen Elemente sind die Ausgänge für das kombinierte Signal - SAT + DVB-T/T2
Was kann an den Multischalter angeschlossen werden
- ein Eingangssignal vom Quattro SAT Konverter
- ein Eingangssignal von einem terrestrischen DVB-T/T2-Konverter
- 12 Ausgänge des kombinierten Signals SAT+DVB-T/T2
ACHTUNG! Erläuterndes Foto
Technische Daten des 5/12 Multischalters
Anzahl der Eingänge: 4 SAT, 1 TERAnzahl der Ausgänge: 12
Steckverbinder: F-Buchse
SAT-Frequenzbereich: 950-2150MHz
TER-Frequenzbereich: 47-694MHz
SAT-Verstärkung: 2dB
TER-Verstärkung: 3dB
TER-SAT-Isolierung: 28dB
SAT-TER-Trennung: 28dB
Trennung der H/V-Polarisation: 25dB
Isolierung TER out zu TER: 22dB
Isolierung out - out SAT: 30dB
SAT-Rückflussdämpfung am Eingang: 10dB
SAT-Rückflussdämpfung Ausgang: 7dB
TER Einfügungsdämpfung: 10dB
TER Rückpralldämpfung Ausgang: 7dB
SAT-Ausgangspegel (IMD3 - 35dB): 95dBV
TER-Ausgangspegel (IMD3 - 60dB): 95dBV
Eingangs-/Ausgangsimpedanz: 75Ohm
Spannungsversorgung: max. 18V
