Spacetronik Pro Serie MS-0520PL LTE 5/20 terminal multiswitch
Der Pro Series 5/20 Multischalter mit 4 SAT-Eingängen + 1 terrestrischen TV-Antenneneingang, ermöglicht die Verteilung von Satellitensignalen an bis zu 20 Endkunden. Der Multischalter verfügt über ein eingebautes High-End-Netzteil, das einen stabilen Betrieb des Geräts ermöglicht. Das Gehäuse und die Halterungen sind aus hochwertigen Materialien gefertigt. Multischalter für den Innenbereich, konzipiert für Gebäudeantennenanlagen von Satelliten- und terrestrischen TV-Systemen. Für einen ordnungsgemäßen Betrieb wird empfohlen, einen Quattro-LNB anzuschließen, der Signale von vier Frequenzen einspeist, die an die entsprechenden Eingänge des Multischalters und an den mit TERR gekennzeichneten terrestrischen Eingang geleitet werden. speisen wir das Summensignal von terrestrischem und Radio-TV ein. Mit einer solchen Verbindung liefert jeder Ausgang des Multischalters sowohl Satelliten- als auch terrestrische Signale. Die gesamte Installation sollte mit einer R-TV-SAT-Anschlussdose abgeschlossen werden. Beim Anschluss eines Quattro-LNBs an die einzelnen Eingänge des Multischalters ist auf die richtige Zuordnung der Anschlüsse LOW BAND und HIGH BAND sowie der Polarisationen H (horizontal) und V (vertikal) zu den Ausgängen des LNBs selbst zu achten - Spacetronik-Multischalter sowie die von uns vertriebenen LNBs sind entsprechend gekennzeichnet. An den Multischalter können mehrere Satelliten- und terrestrische Receiver angeschlossen werden. Das Gerät stellt automatisch die Art des Signals ein, das an den jeweiligen Empfänger übertragen werden soll.
Warum Multischalter der Spacetronik Pro Serie?
Bei der Herstellung von Spacetronik-Multischaltern haben wir uns entschieden, nicht an ein paar Euro zu sparen. Deshalb haben wir ein stabiles Netzteil verwendet, um einen dauerhaften Betrieb und die Fähigkeit zur Versorgung des DVB-T/T2/FM/R-Pfades (Terminal-Multischalter) zu gewährleisten. Wir haben die hochwertigsten Potentiometer verwendet, die den Multischaltern sehr gute Arbeitsparameter verleihen, die für einen stabilen und dauerhaften Betrieb nützlich sind, und auch ein stabiles Signal und einen schnellen Kanalwechsel in weniger gut gemachten Installationen gewährleisten, z.B. bei schlechter Verkabelung, zu kleiner SAT-Antenne, schlecht gemachter terrestrischer Antennenanlage.
Wo soll ein Spacetronik Multischalter montiert werden?
Bei der Installation des Geräts ist es wichtig, die vorhandenen Installationsbedingungen hinsichtlich der Stromversorgung zu berücksichtigen:
- standort außerhalb des Einflusses von Witterungsbedingungen
- schutz vor unbefugtem Zugriff
- ausreichende Belüftung
Installationsschema

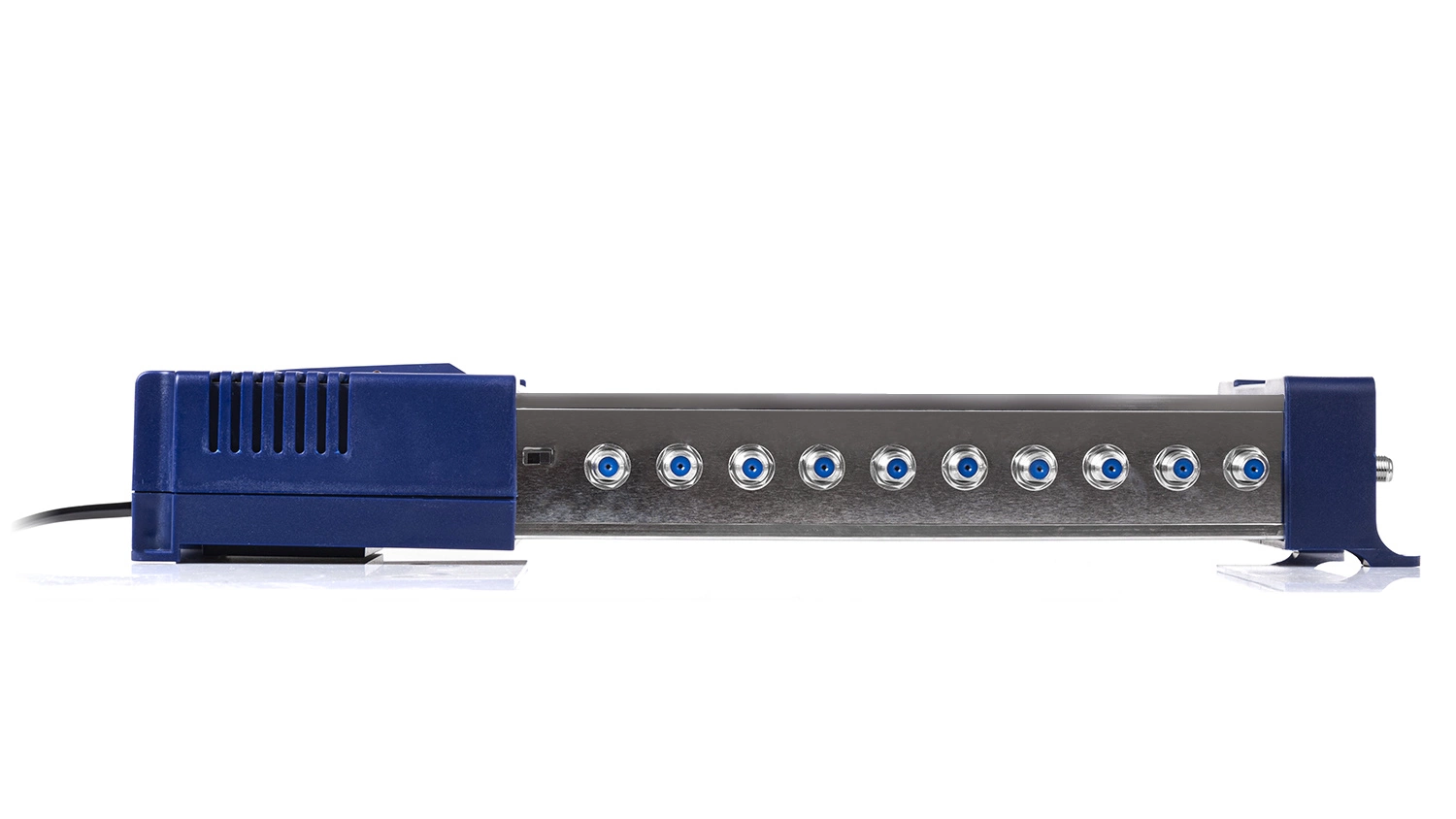

Die Installation des Spacetronik PRO Series Multischalters ist trivial. Auf der linken Seite des Multischalters befinden sich 4 Eingänge für Satellitensignale und 1 Eingang für Terriestal. Auf der rechten Seite befindet sich ein hochwertiges Netzteil, das lediglich an eine Stromquelle angeschlossen werden muss. Die restlichen Elemente sind die Ausgänge für das kombinierte Signal - SAT + DVB-T/T2
Was kann an den Multischalter angeschlossen werden
- ein Eingangssignal vom Quattro SAT-Konverter
- ein Eingangssignal von einem terrestrischen DVB-T/T2-Konverter
- 4 Ausgänge des kombinierten Signals SAT+DVB-T/T2
ACHTUNG! Erläuterndes Foto
Technische Daten des Multischalters 5/20
Anzahl der Eingänge: 4 SAT, 1 TERAnzahl der Ausgänge: 20
Steckverbinder: F-Buchse
SAT-Frequenzbereich: 950-2150MHz
TER-Frequenzbereich: 47-694MHz
SAT-Verstärkung: 0 bis 5dB
TER-Verstärkung: 2 bis 6dB
TER-SAT-Isolierung: 30dB
SAT-TER-Trennung: 28dB
Trennung der H/V-Polarisation: 25dB
Isolierung TER out zu TER: 22dB
Isolierung Ausgang - Ausgang SAT: 35dB
SAT-Rückflussdämpfung am Eingang: 10dB
SAT-Rückflussdämpfung Ausgang: 7dB
TER Einfügungsdämpfung: 10dB
TER Rückpralldämpfung Ausgang: 8dB
SAT-Ausgangspegel (IMD3 - 35dB): 100dBV
TER-Ausgangspegel (IMD3 - 60dB): 86dBV
Eingangs-/Ausgangsimpedanz: 75Ohm
Eingebautes Netzgerät
