- Spacetronik 9/9 x 24 Kaskaden-Multischalter MS-0924CL zum Anschluss von zwei Satelliten und einem digitalen terrestrischen TV-Signal und deren Weiterleitung an 24 Empfänger. Wird mit Netzteil geliefert.

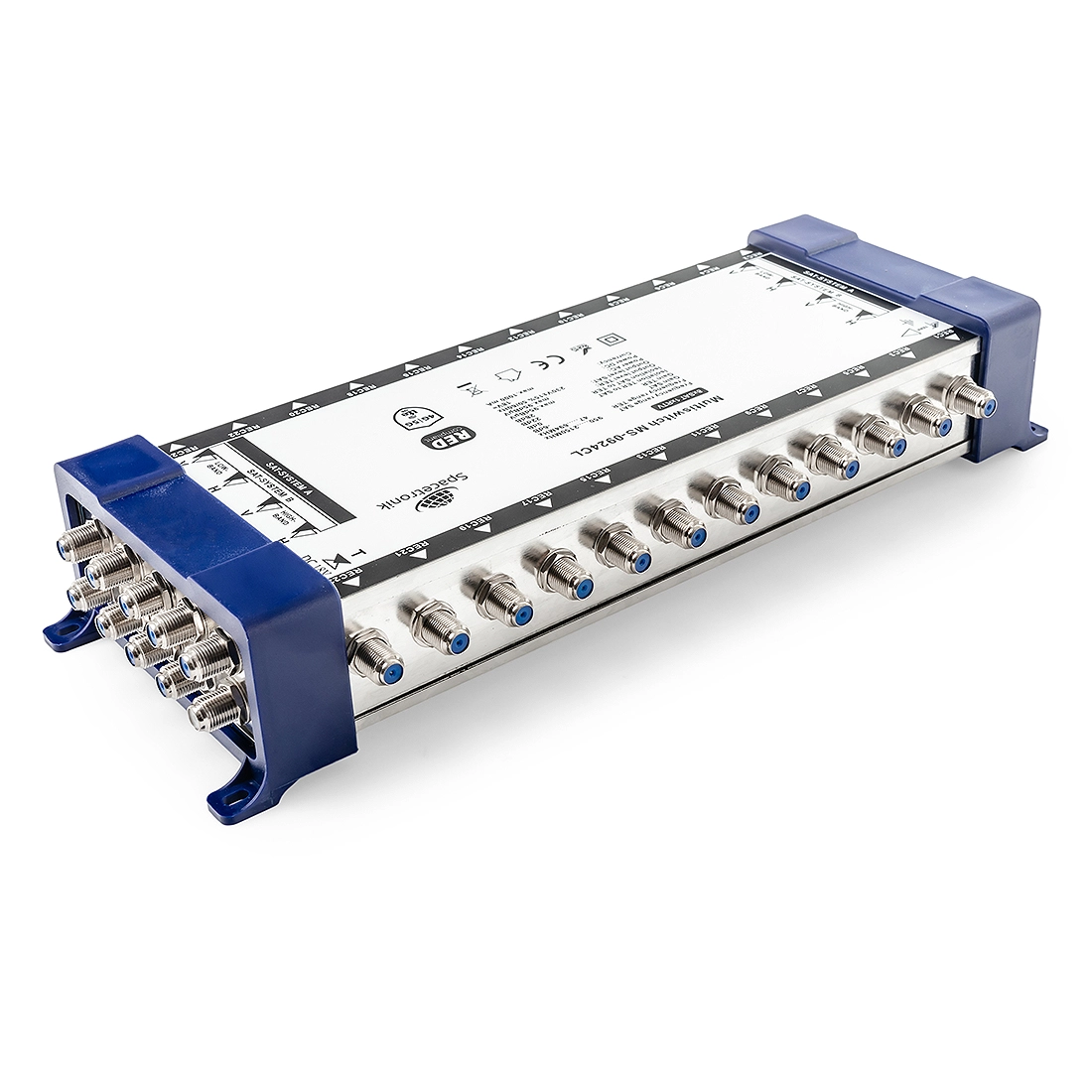

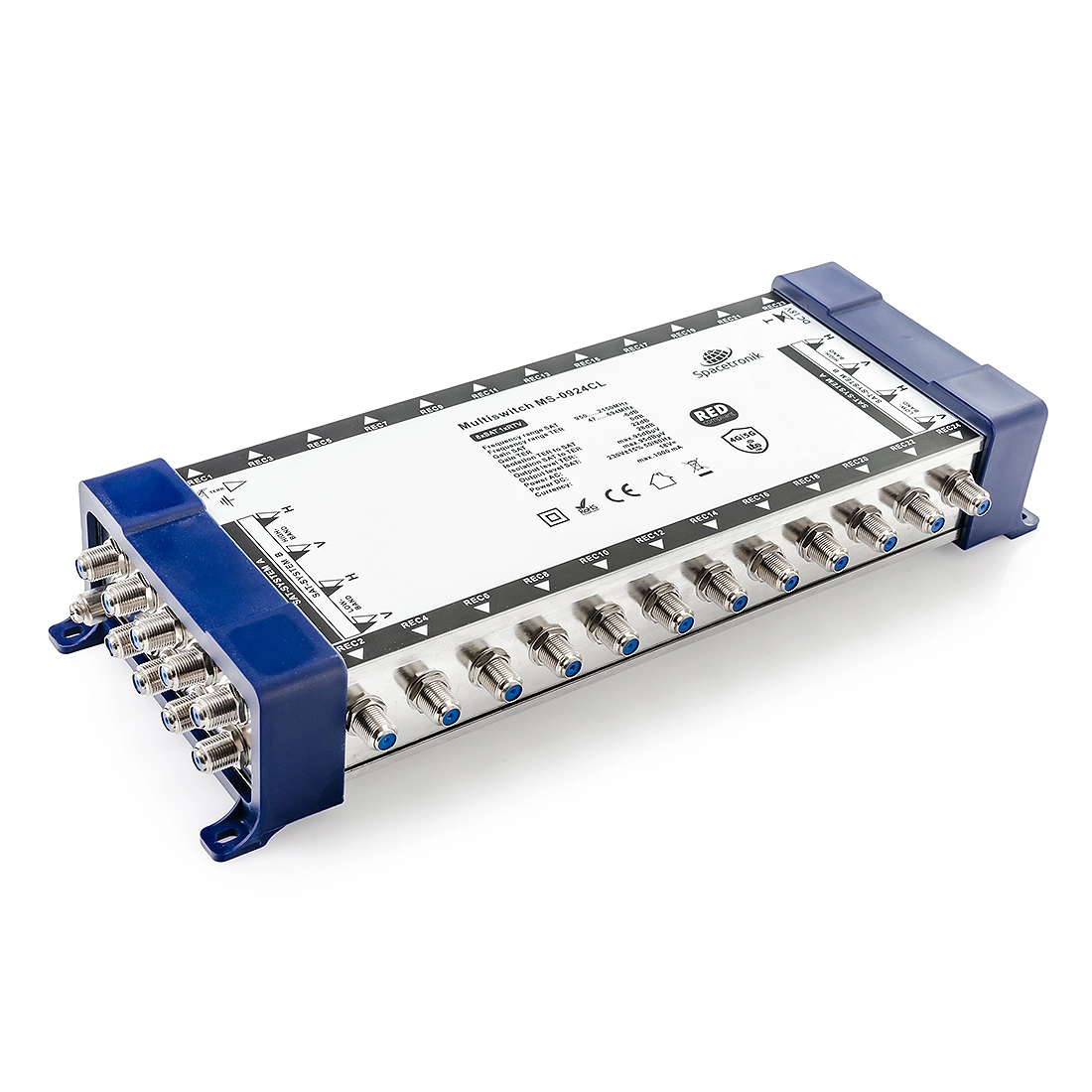

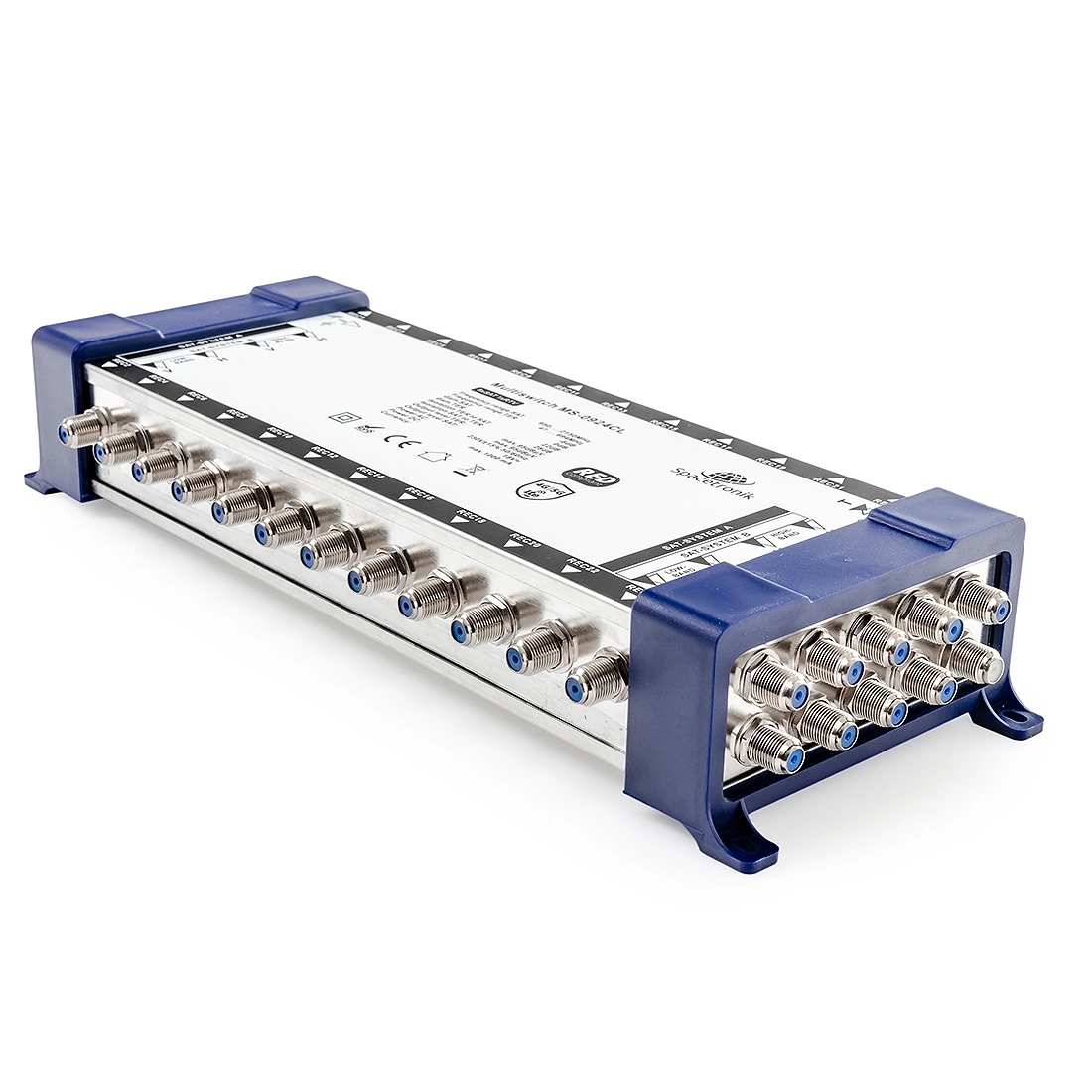

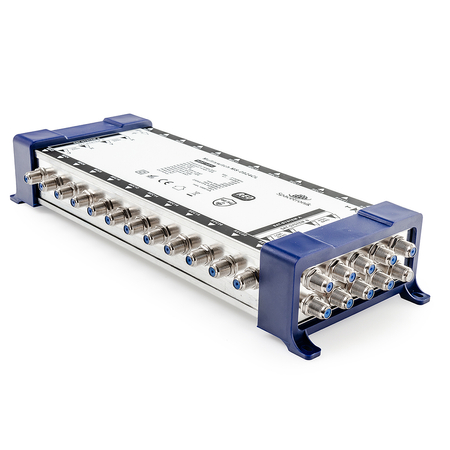

Spacetronik Pro Serie Kaskadierbarer Multischalter MS-0924CL LTE

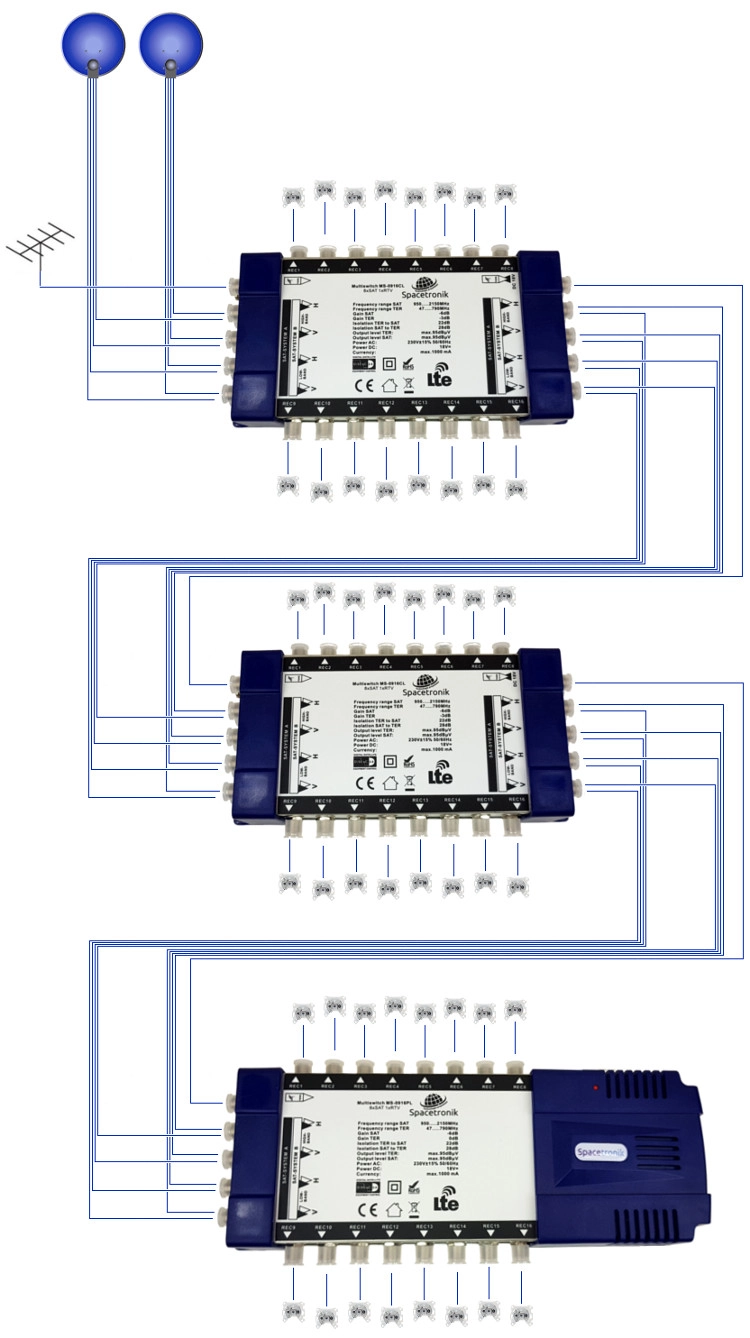

Spacetronik Pro Series 9/9 by 24 kaskadierbarer Multischalter mit 8 SAT-Eingängen + 1 terrestrischen TV-Antenneneingang, ermöglicht die Verteilung von Signalen in einer kollektiven Installation an einen anderen kaskadierbaren oder terminalen Multischalter und bis zu 24 Endverbraucher. Der Multischalter ist mit einer hochwertigen Stromversorgung ausgestattet, die einen stabilen Betrieb des Geräts ermöglicht. Das Gehäuse und die Halterungen sind aus hochwertigen Materialien gefertigt. Der kaskadierbare Multischalter ist ein Gerät, das es ermöglicht, die Größe des Netzes durch Hinzufügen neuer Geräte frei zu skalieren. Einzelne Multischalter werden in Reihe geschaltet, indem Signale von Durchschleifausgängen eingespeist werden. Wenn keine weitere Erweiterung des Systems geplant ist, ist das letzte Gerät in der Kaskade der letzte Multischalter. Die Signale der Anzapfungen werden wiederum in die Abgänge der Teilnehmer eingespeist. Kaskadierbare Multischalter können auf verschiedenen Etagen eines Gebäudes platziert werden, wodurch sich die Entfernung vom Multischalterausgang zum Satellitenempfänger erheblich verkürzt. Außerdem kann ein kaskadierbarer Multischalter bei einem eventuellen Ausfall schnell von der Anlage getrennt und durch ein funktionsfähiges Gerät ersetzt werden, so dass die Ausfall- und Reparaturzeit auf ein Minimum reduziert wird.
Wo soll ein Spacetronik-Multischalter installiert werden?
Bei der Installation des Geräts sollten die vorhandenen Installationsbedingungen hinsichtlich der Stromversorgung berücksichtigt werden:
- standort außerhalb des Einflusses der Witterungsbedingungen
- schutz vor dem Zugriff Unbefugter
- ausreichende Belüftung
Parameter, die die Spacetronik-Multischalter von den Mitbewerbern unterscheiden
- isolierung in SAT- und TV-Linien
- eingangs-/Ausgangs-Isolierung
- ausgangssignalpegel dBuV
- dämpfung des Rückkanals
- parameter - Leistung der Stromversorgung
- spannungsversorgung - Stabilität der Spannungsversorgung und zusätzliche TER-Versorgung
Was kann an den Multischalter angeschlossen werden?
- zwei Eingänge für Signale vom Quattro SAT Konverter
- ein Eingang für das terrestrische Signal DVB-T/T2
- 16 Ausgänge des kombinierten SAT+DVB-T/T2-Signals

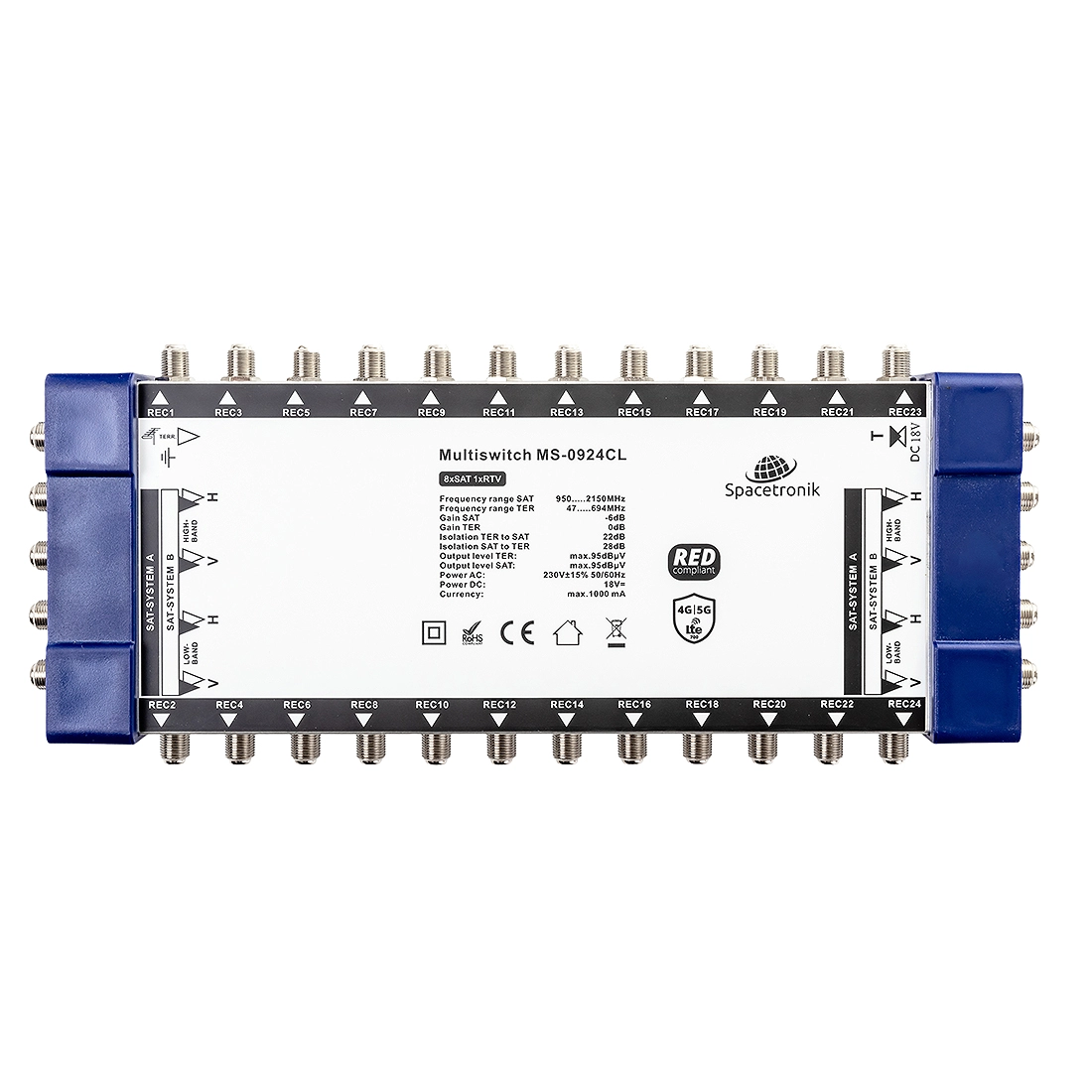

Technische Daten des Multischalters 9/24
Anzahl der Eingänge: 8 SAT, 1 TER
Anzahl der Ausgänge: 24
Steckverbinder: F-Buchse
SAT-Frequenzbereich: 950-2150MHz
TER-Frequenzbereich: 47-694MHz LTE-fähig
SAT-Verstärkung: -3 bis 6dB
TER-Verstärkung: -8 bis 1dB
TER-SAT-Isolierung: 28dB
SAT-TER-Trennung: 28dB
Trennung der H/V-Polarisation: 25dB
Isolierung TER out zu TER: 22dB
Isolierung out - out SAT: 30dB
SAT-Rückflussdämpfung am Eingang: 10dB
SAT-Rückflussdämpfung Ausgang: 7dB
TER Einfügungsdämpfung: 11dB
TER Rückpralldämpfung Ausgang: 8dB
SAT-Ausgangspegel (IMD3 - 35dB): 100dBV
TER-Ausgangspegel (IMD3 - 60dB): 83dBV
Eingangs-/Ausgangsimpedanz: 75Ohm
