Spacetronik SPH-M42EA 4K HDMI 4/2 Matrix

Spacetronik SPH-M42EA 4K HDMI Matrix 4/2Mit der HDMI Matrix können Sie bis zu 4 HDMI-Geräte anschließen und diese verlustfrei auf zwei HDMI-Ausgänge aufteilen. Darüber hinaus kann jeder Bildschirm je nach Auswahl unterschiedliche Bilder anzeigen. Dank der Signalverstärkung überträgt das Gerät die Bilder auch über größere Entfernungen verlustfrei. Die maximale Auflösung des übertragenen Bildes beträgt 4Kx2K @ 60Hz. Das Gerät unterstützt auch den HDMI ARC-Kanal und die Audioextraktion.

Hauptmerkmale der HDMI-Matrix:

- Unterstützung für 4 HDMI-Eingänge und 2 HDMI-Ausgänge.
- HDCP 2.2-konform.
- Unterstützt maximale Auflösungen bis zu 4Kx2K @ 60HZ YUV4: 4: 4.
- Unterstützt 3D.18G, HDR.
- Unterstützt HDMI ARC und Audioextraktion
- Unterstützt die Extraktion ausgewählter HDMI-Eingänge zu SPDIF 5.1 und AUX-Audioausgang.
- Erhöht die Entfernung und verbessert das Übertragungssignal.
- Kompatibel mit DVI über HDMI TO DVI-Adapter.
- Plug-and-Play, einfach zu installieren.
- Metallgehäuse und Gesamtabschirmung ohne Signalstörungen.
- IR-Unterstützung und manuelle Steuerung.
- Unterstützt Speicherfunktion im ausgeschalteten Zustand.
- DC5V-Stromversorgung.

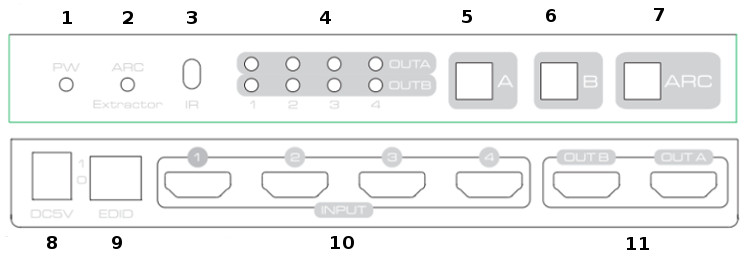

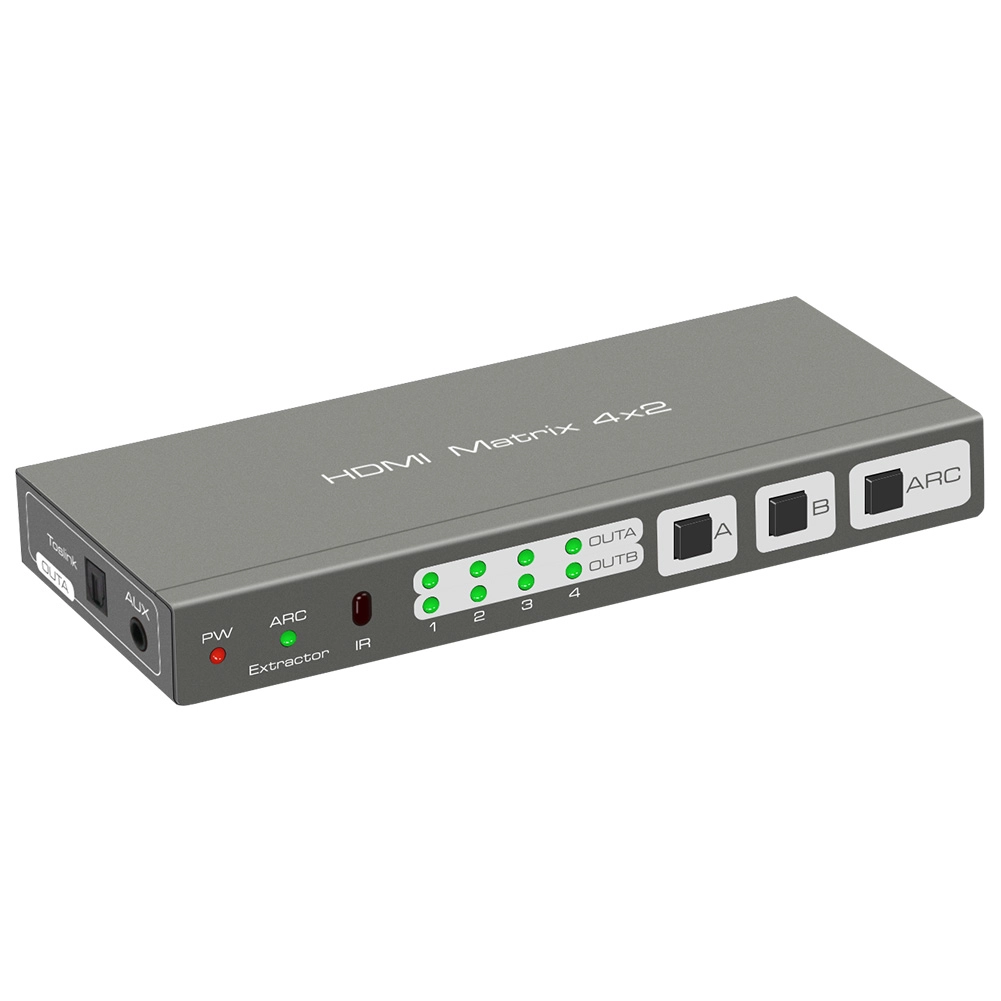

Beschreibung der Tasten und Bedienelemente

1. Betriebsanzeige
2. Extraktor / ARC: Anzeige für Audioextraktor oder ARC. Wenn die LED leuchtet, arbeitet sie im ARC-Modus, wenn die LED aus ist, arbeitet sie im Extraktor-Modus.
3. IR: IR-Empfänger
4. A 1-4 / B 1-4 Eingang: HDMI-Eingang 1-4 HDMI OUTA/OUTB-Anzeige
5: HDMI-Ausgang A, drücken, um 1/2/3/4 Eingangsquellen auszuwählen
6: HDMI-Ausgang B, drücken, um Eingangsquellen 1/2/3/4 auszuwählen
7.
ARC-Schaltertaste: Wenn die ARC-LED leuchtet, arbeitet das Gerät im ARC-Modus, andernfalls im Audio-Modus. 8. DC5V: DC5V-Stromanschluss
9.

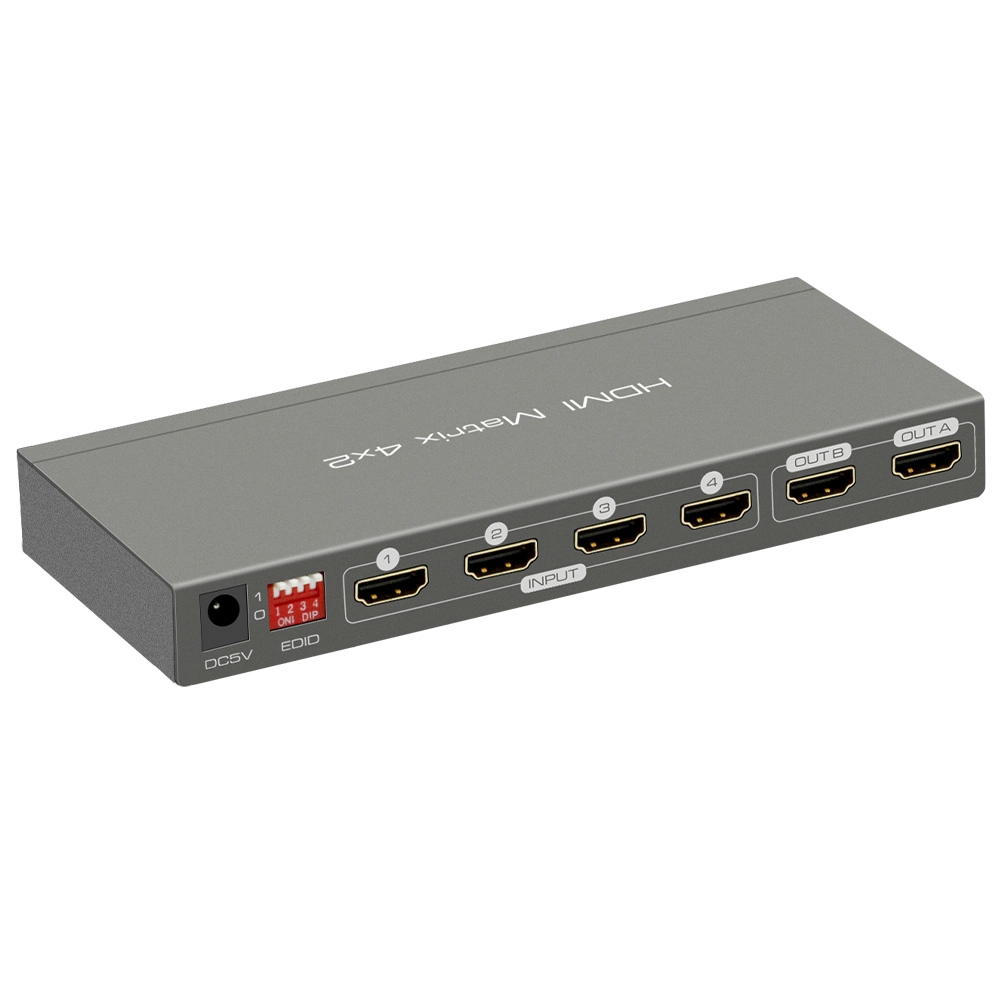

EDID-DIP-Schalter10. HDMI-Eingangsanschlüsse 1-4
11. HDMI-Ausgangsanschlüsse A / B

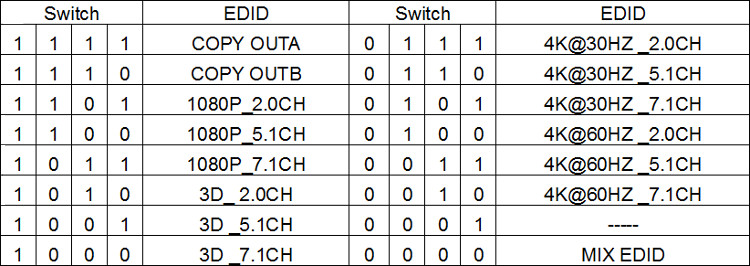

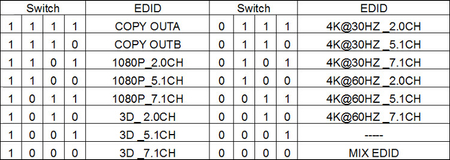

Matrix Spacetronik SPH-M42EA EDiD-Funktion:

Verteilt das Signal durch Analyse der EDID-Informationen der angeschlossenen TV-Geräte / Monitore, um die von allen Geräten unterstützte Auflösung / Farbtiefe auszuwählen. Anschließend meldet er diese Daten an das Wiedergabegerät. Wenn beispielsweise ein 4K-Monitor, ein 3D-Monitor und ein herkömmlicher Full-HD-Monitor angeschlossen sind, teilt das Gerät dem Wiedergabegerät in Form von EDID-Informationen mit, dass ein Full-HD-Monitor vorhanden ist. Das Abspielgerät sollte nun z.B. den Film automatisch im ?normalenM Full-HD Modus abspielen (und nicht 3D oder 4K, da nicht alle Geräte diese unterstützen).

Spacetronik Matrix SPH-M42EA Spezifikationen:

- HDMI Auflösung - 4k2k @ 60HZ YUV4: 4: 4 3D / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i
- Unterstützt Video-Farbformat - 24bit / Deep Color 30bit, 36bit - Unterstützt Audioformat
- DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD / LPCM
- Maximale Bandbreite - 600 MHz
- Maximale Bitrate - 18 Gb / s
- TMDS-Eingangs-/Ausgangssignal - 0,5 ~ 1,5 V p-p (TTL)
- DDC-Eingangs-/Ausgangssignal - 5 V p-p (TTL)
- Eingangskabelabstand - - 10 m Standard-HDMI-Kabel AWG26
- Ausgangskabelabstand - 10 m Standard-HDMI-Kabel AWG26
- Maximaler Betriebsstrom - 300mA
- Stromversorgungsformat . Eingang: - AC (50 Hz, 60 Hz): 100-240 V; Ausgang: DC5 V.
- Betriebstemperaturbereich - (-15 bis + 55 °C)
- Betriebsfeuchtigkeitsbereich - (5 bis 90% RH (nicht kondensierend))
- Abmessungen (L X B X H) - 172X75X21 (mm)
- Gewicht - 296,5 g

Inhalt der Verpackung

- HDMI-Matrix 4/2
- iR-Fernbedienung
- eN-Benutzerhandbuch
- 5V-Netzteil
